DELL POWEREDGE SC1425 / 8.12.2009

8.12.2009 jsem se začal kamarádit se serverem značky DELL - označený DELL PowerEdge SC1425.

Základní parametry serveru:

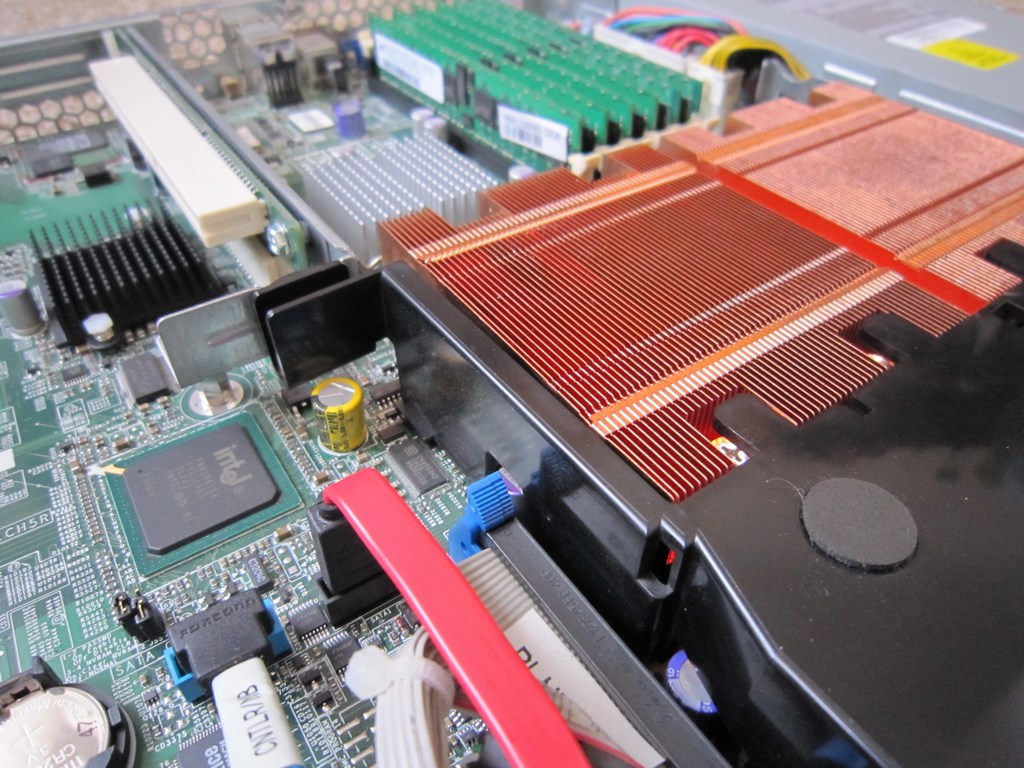

• Procesor: 2x Intel® Xeon 2,8 GHz, 800FSB, 1MB L1, x64, socket 604
• Rychlost sběrnice: 800MHz
• Chipset: Intel E7520

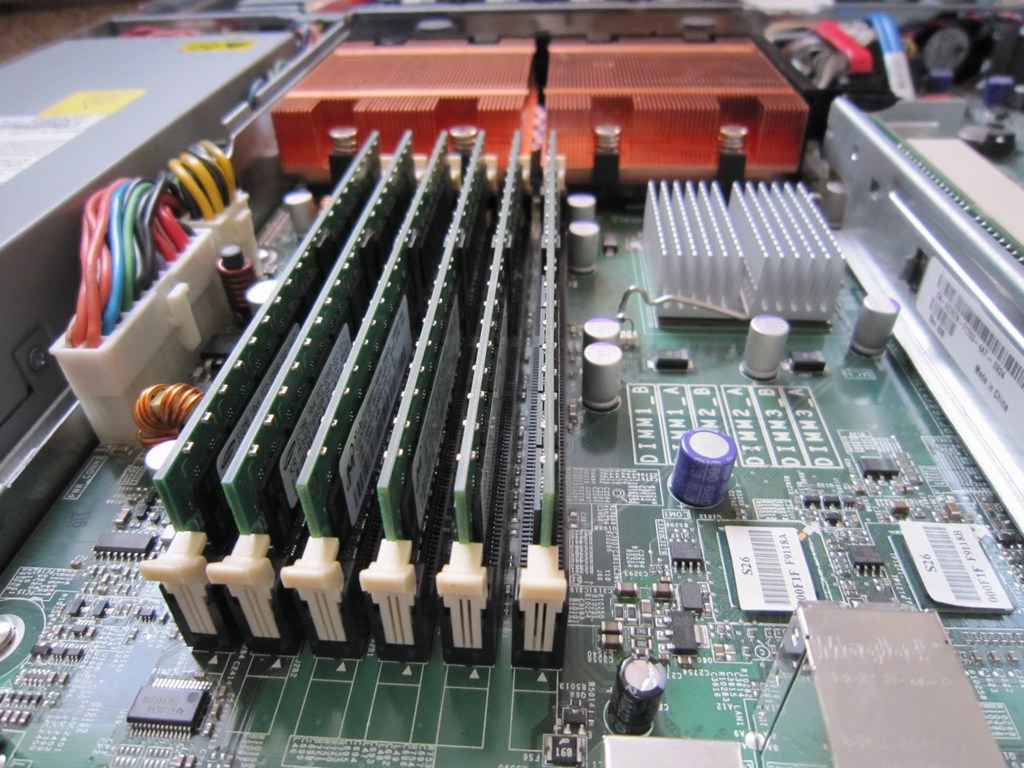

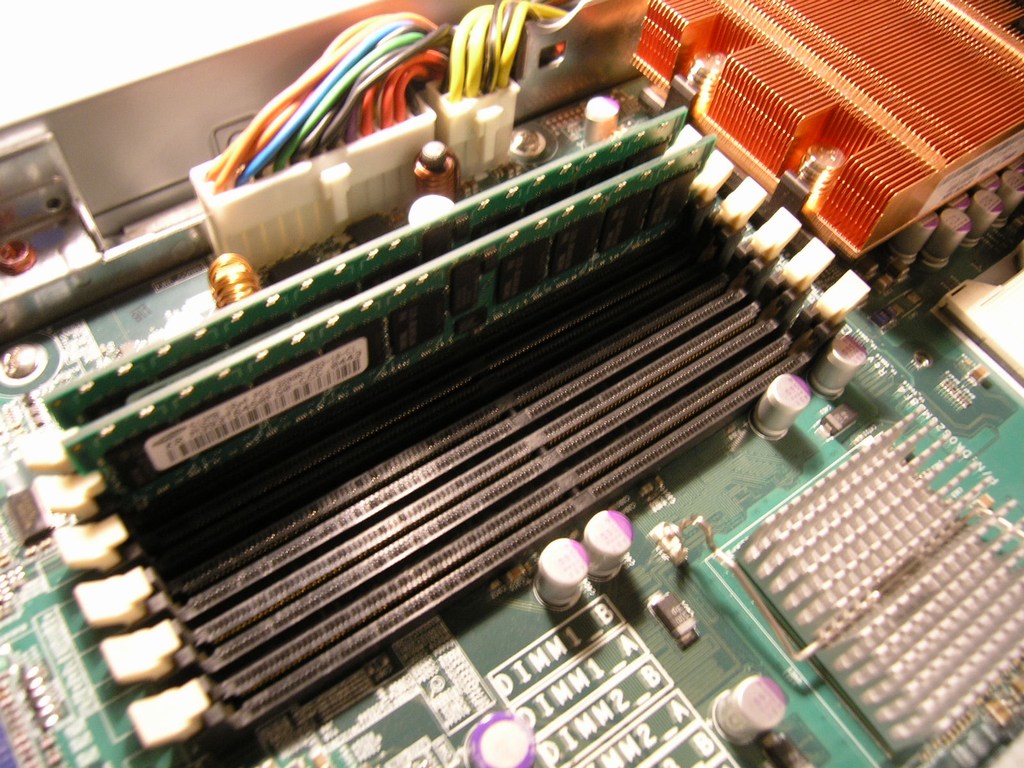

• Paměť: 5GB DDR2 PC2-3200/400MHz Reg.ECC, C3, 240pin (max 12GB)
• I/O: 1x PCI-X slot (64-bit/133Mhz)
• Řadič disku: SATA
• Diskové pole: RAID PERC, SAS/SATA 2s
• Pozice pro disky: 2x 1' SATA disk
• Kapacita disků: 500 GB (2x 250 GB RAID 1)

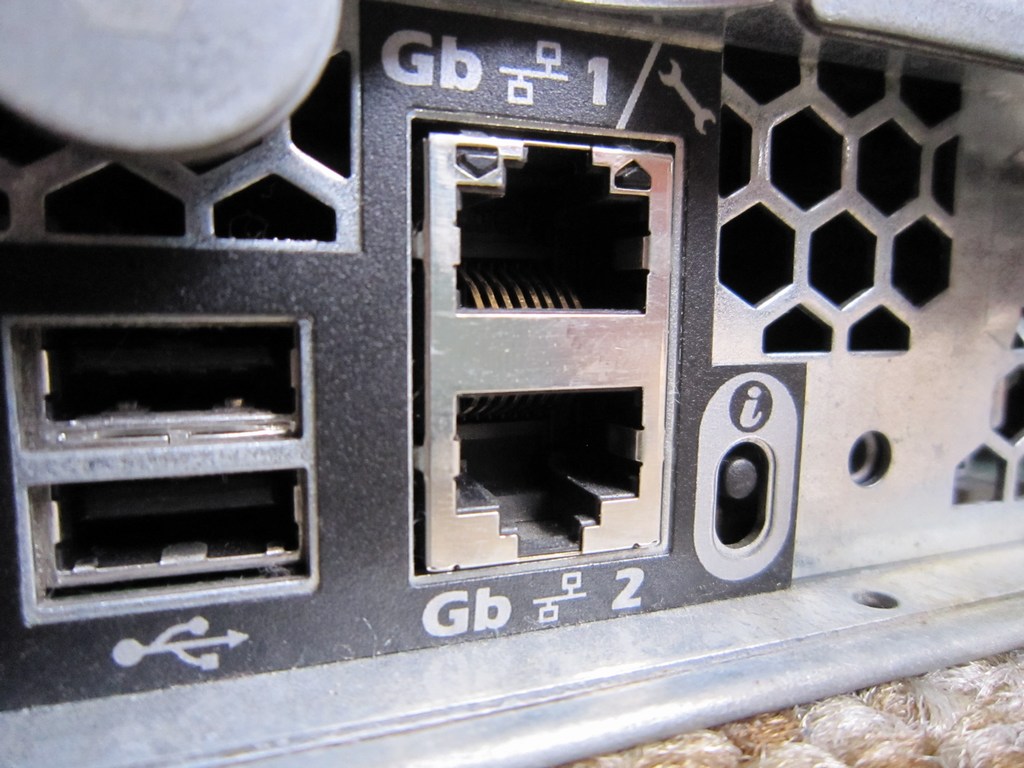

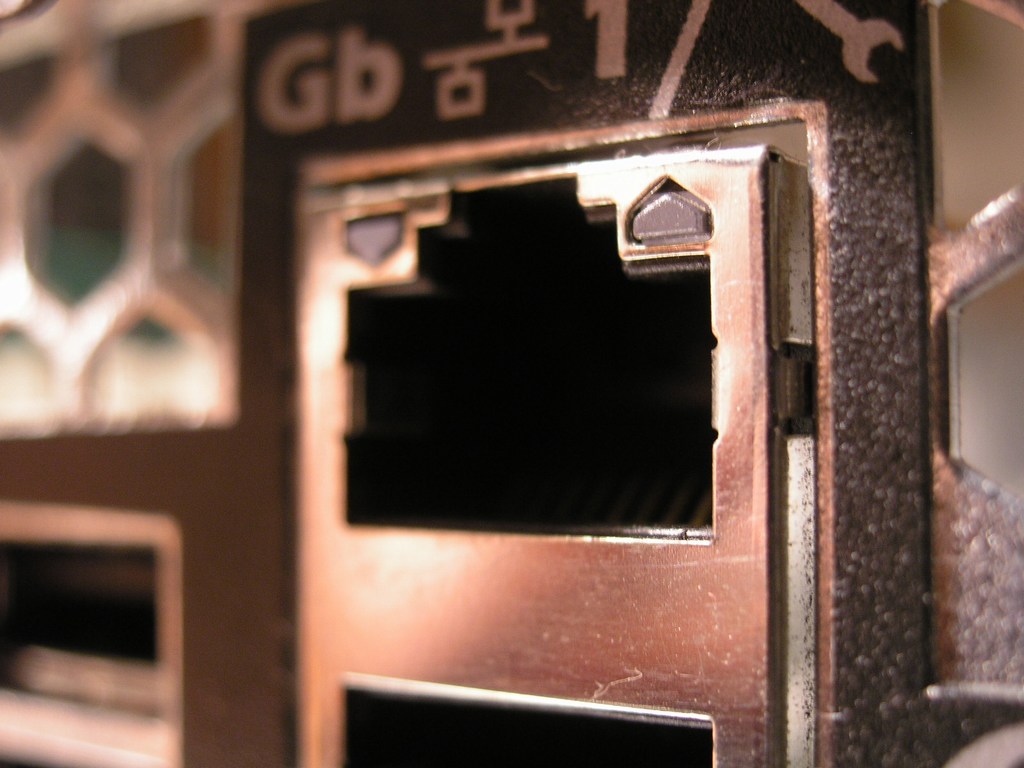

• Připojení: 2x 1Gbps

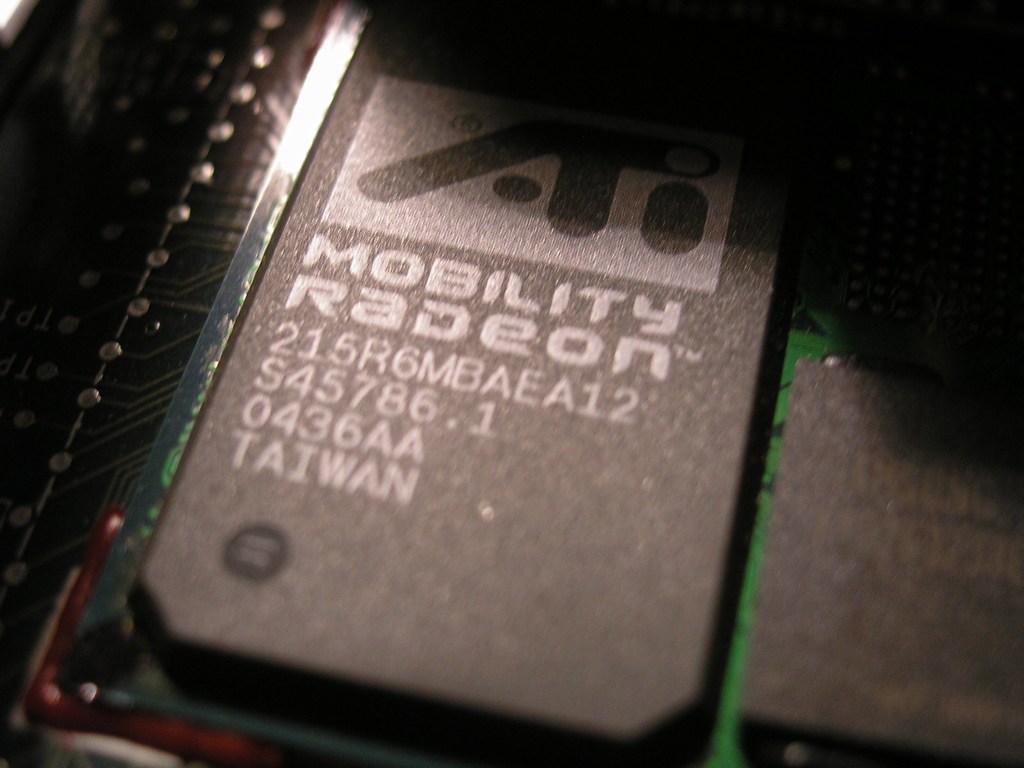

• Video: ATI Radeon 7000-M s 16MB SDRAM

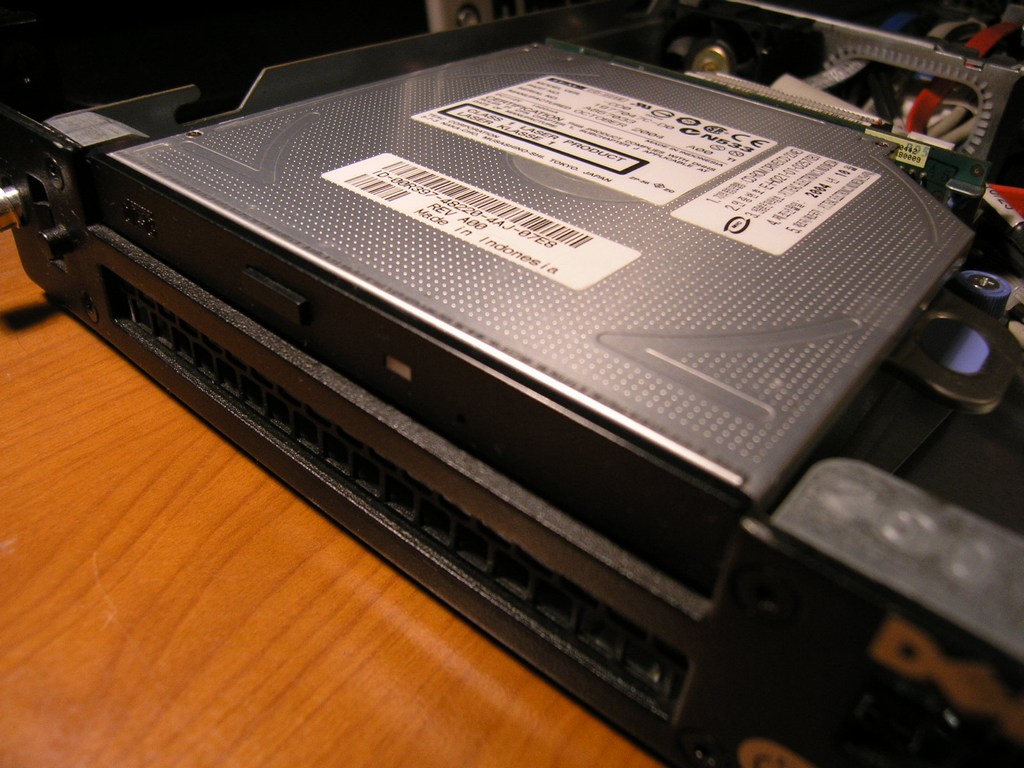

• Mechanika: CD-ROM Slim

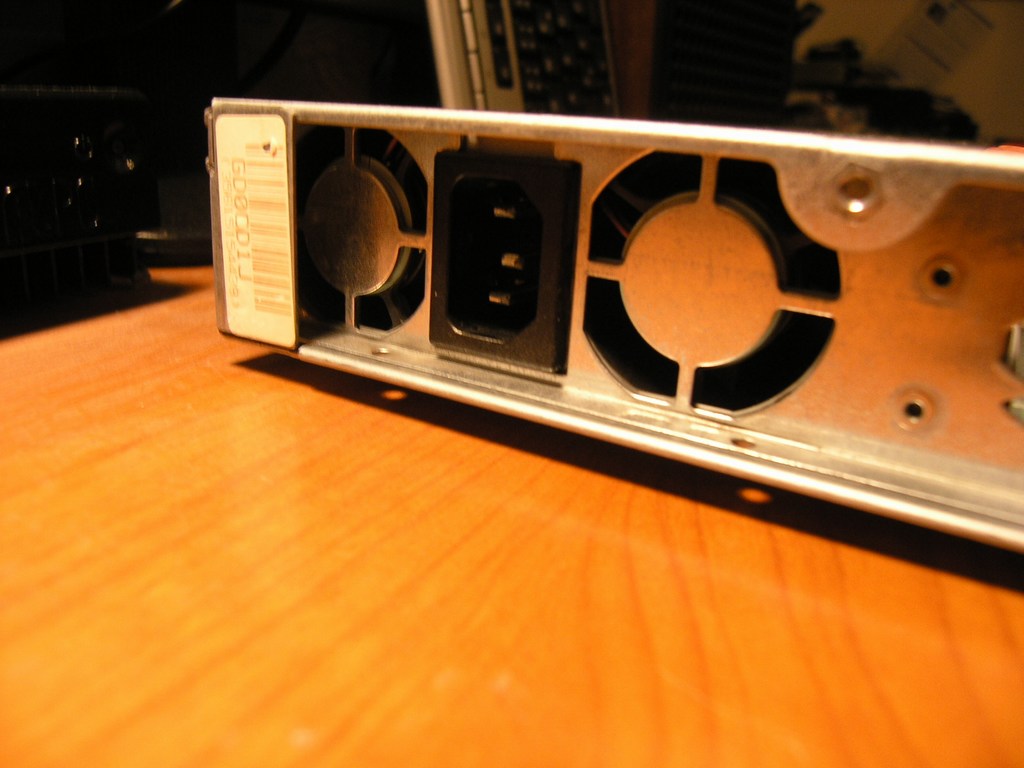

• Zdroj: 1x 450W, 100-240V, 6-3A, 50/60 Hz (bez redundance)
• Velikost racku: 1U
• Rozměry: 4,3cm x 43,7cm x 61cm (hloubka 60cm)
• Váha: 12,7 kg

Více specifických informací a návodů naleznete na oficiálních stránkách výrobce: support.dell.com.

Chybové kódy:
Výrobce počítačů DELL má na svých zařízeních skvělou "featurku". :) Tou je automatická detekce chyb na přesné určení místa, kde se závada stala. Tento systém vyhodnotí chybu a zobrazí je kombinací čtyř pozic za pomoci písmenek ABCD.

ABCD

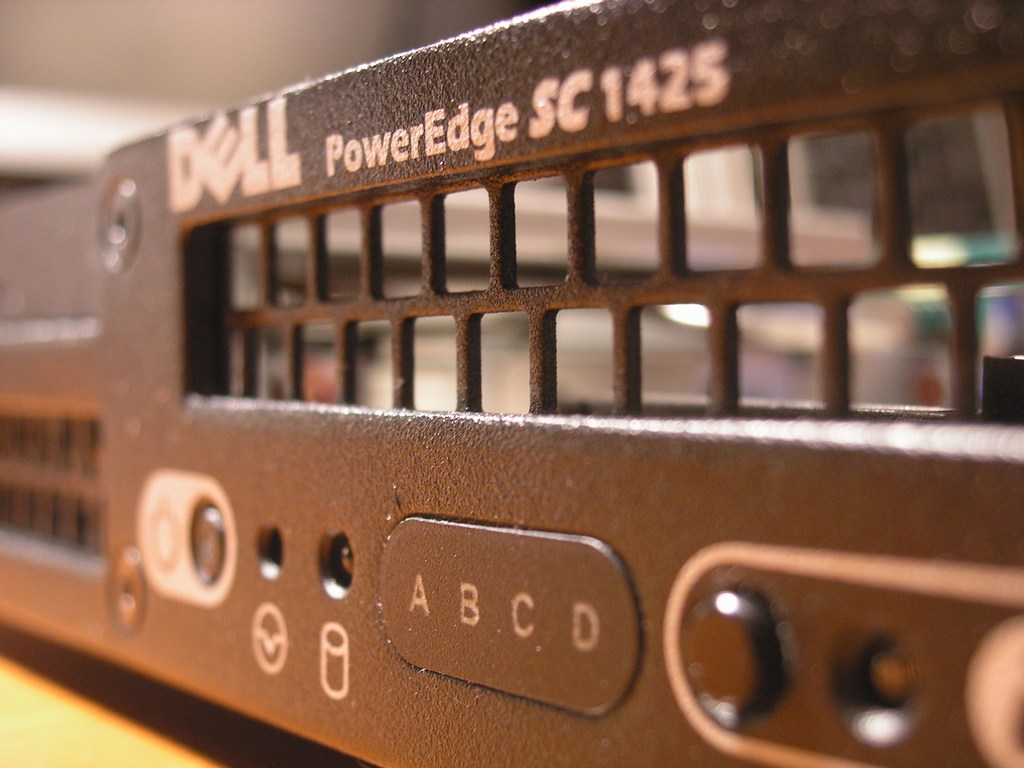

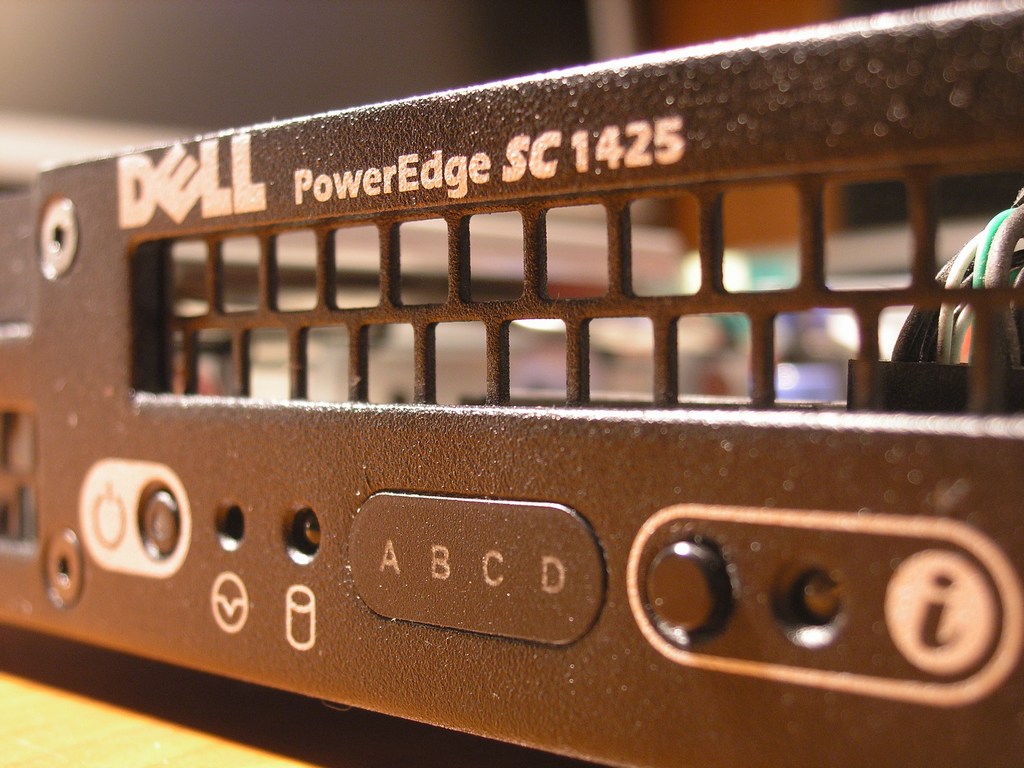

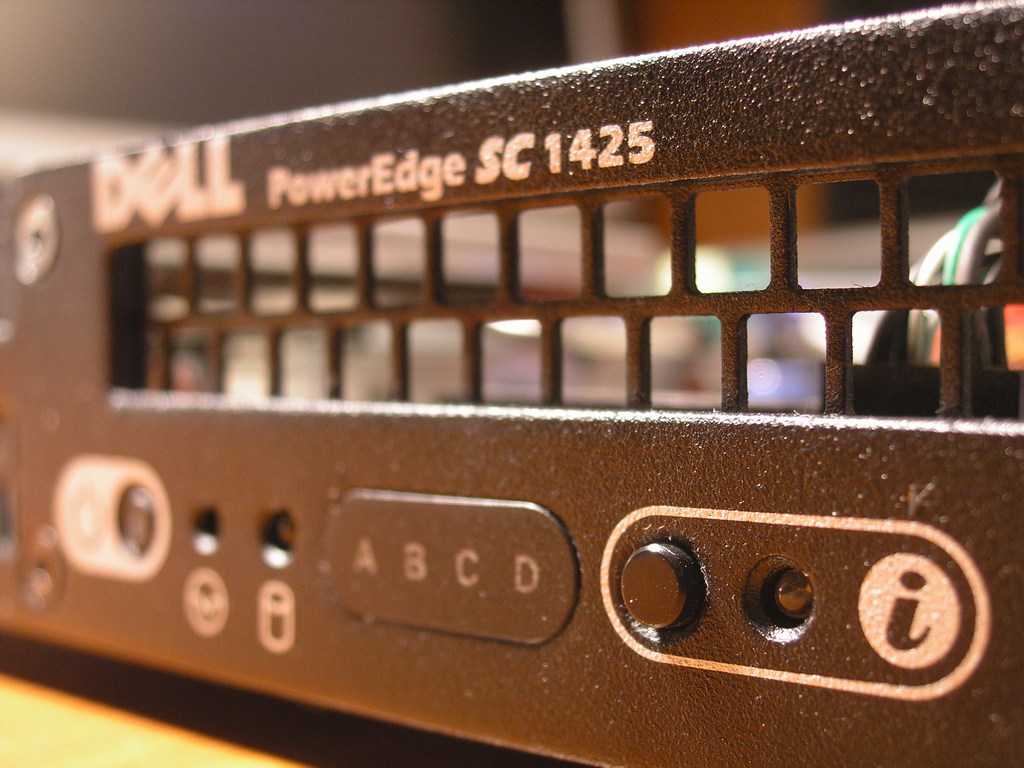

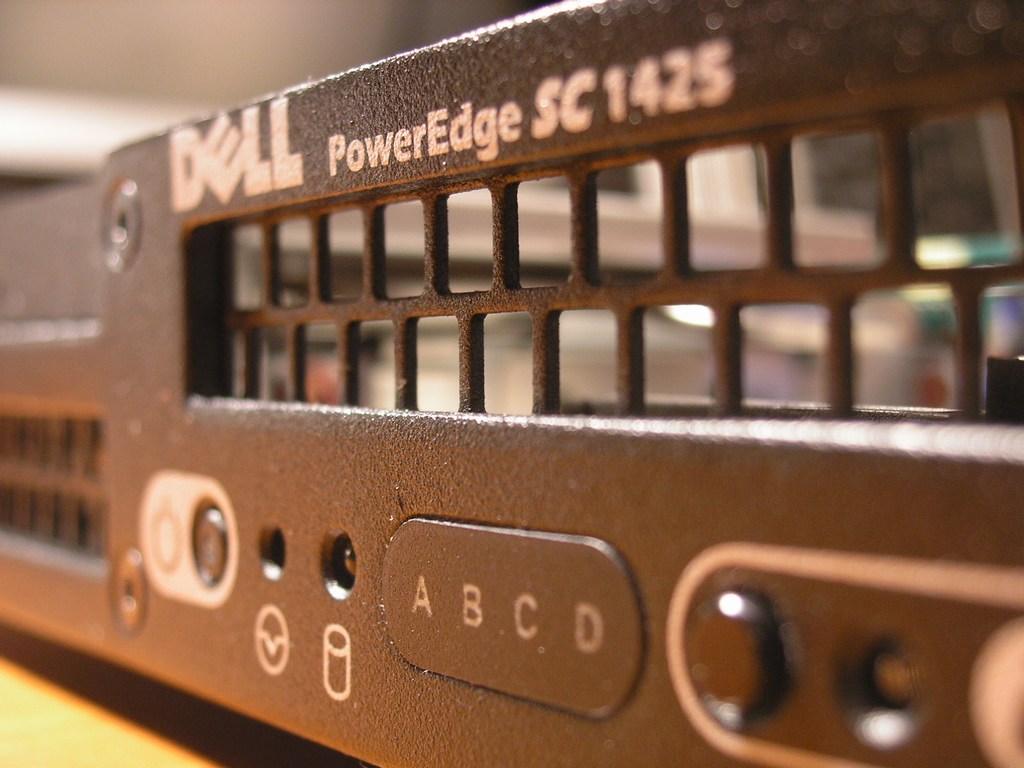

Na čelním šasi nalezneme 4 LED diody, které svítí zeleně. Mají označení A-B-C-D. V případě konkrétní chyby se LED dioda rozsvítí oranžově. Zde je tabulka chybových kódů:

- ABCD = chyba procesoru
- ABCD = chyba pamětí
- ABCD = chyba rozšiřující karty
- ABCD = chyba grafické karty
- ABCD = chyba záznamového média / pevného disku
- ABCD = chyba zařízení USB
- ABCD = nebyla nalezena žádná paměť RAM
- ABCD = chyba základní desky
- ABCD = špatná konfigurace pamětí
- ABCD = chyba zařízení, chybná IRQ
- ABCD = chyba rozšiřující karty
- ABCD = jiná chyba
- ABCD = systém běží bezchybně v pořádku

V současné době se na tomto serveru testuje virtualizační software VMWare ESXi 4.

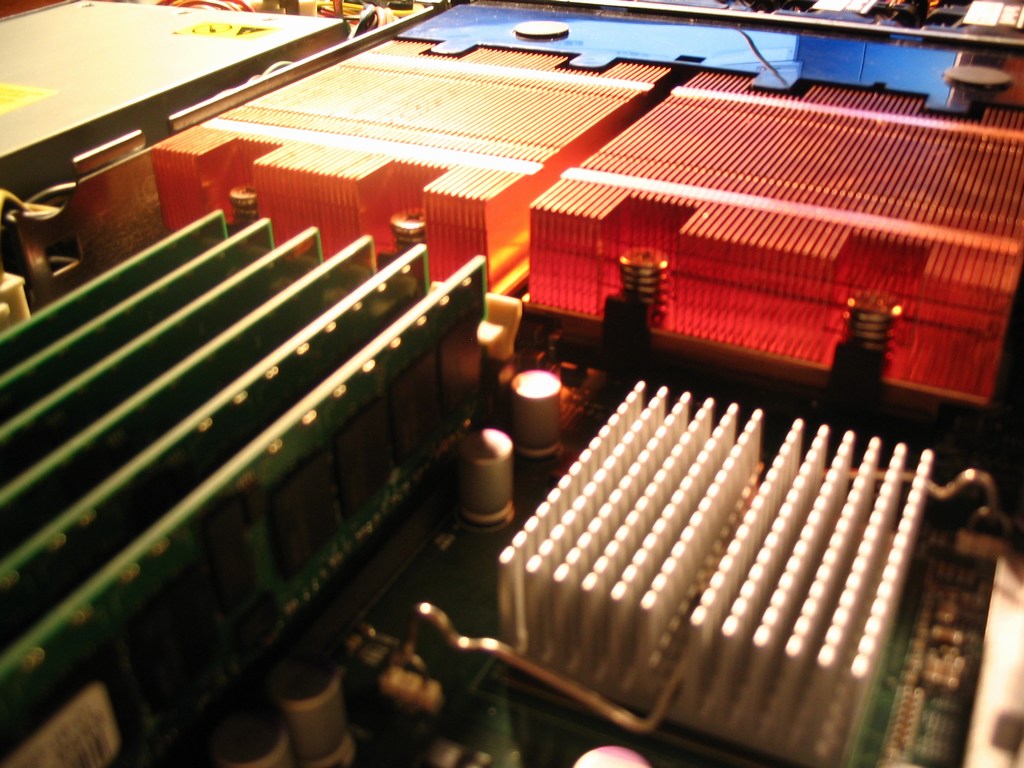

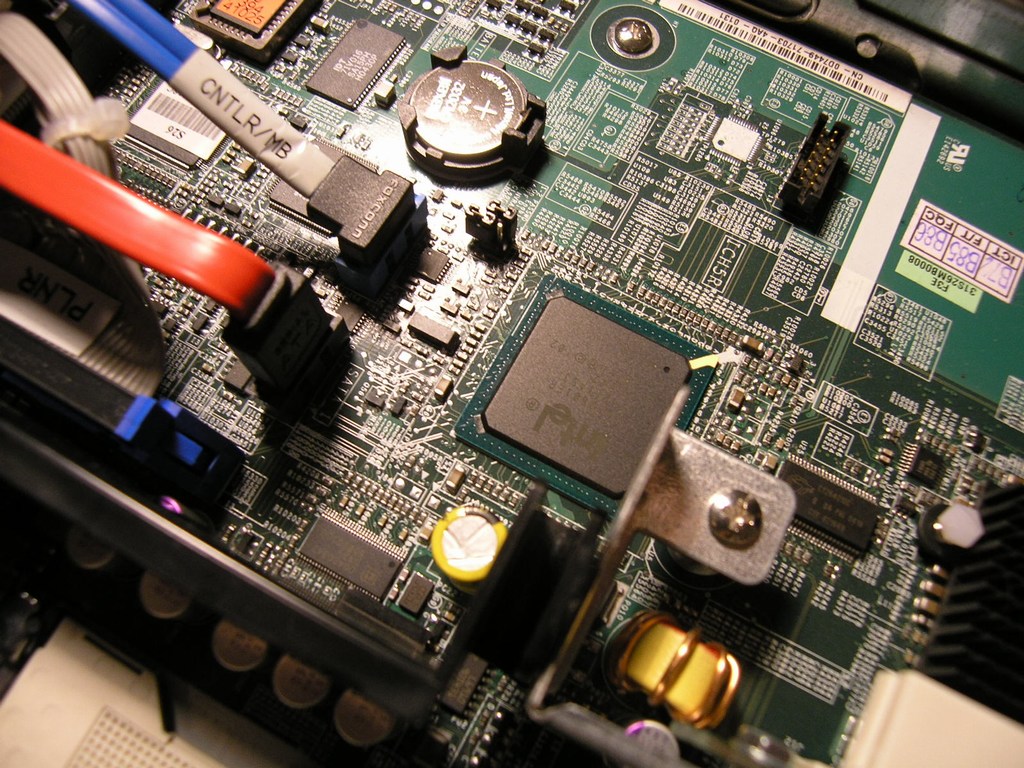

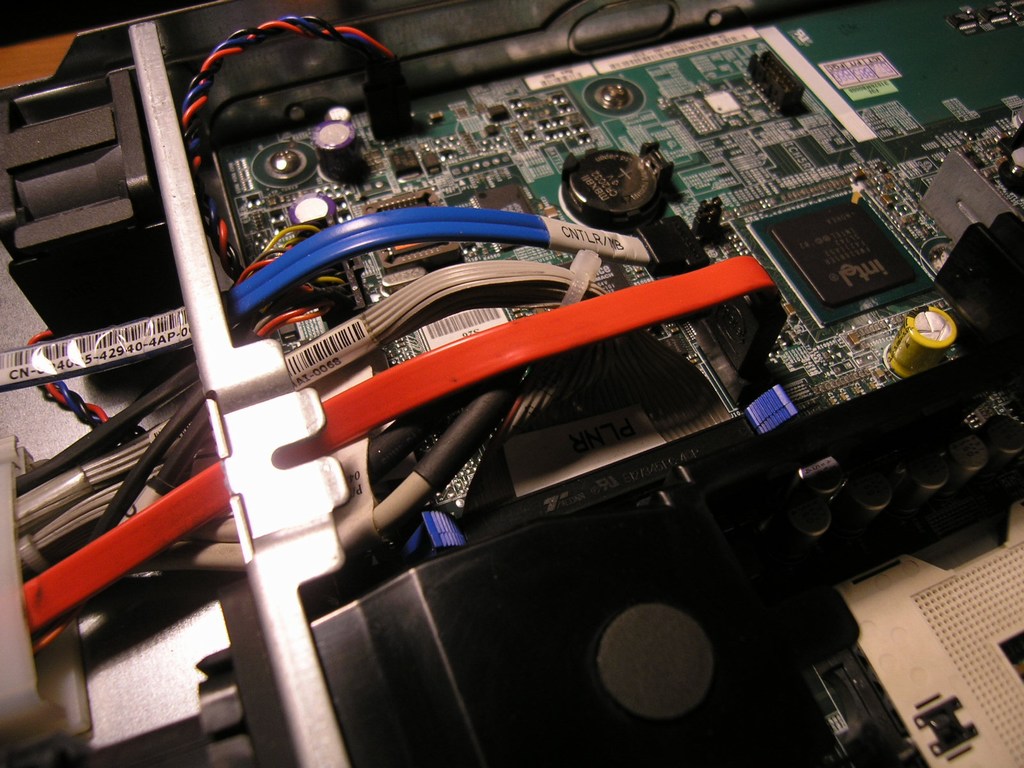

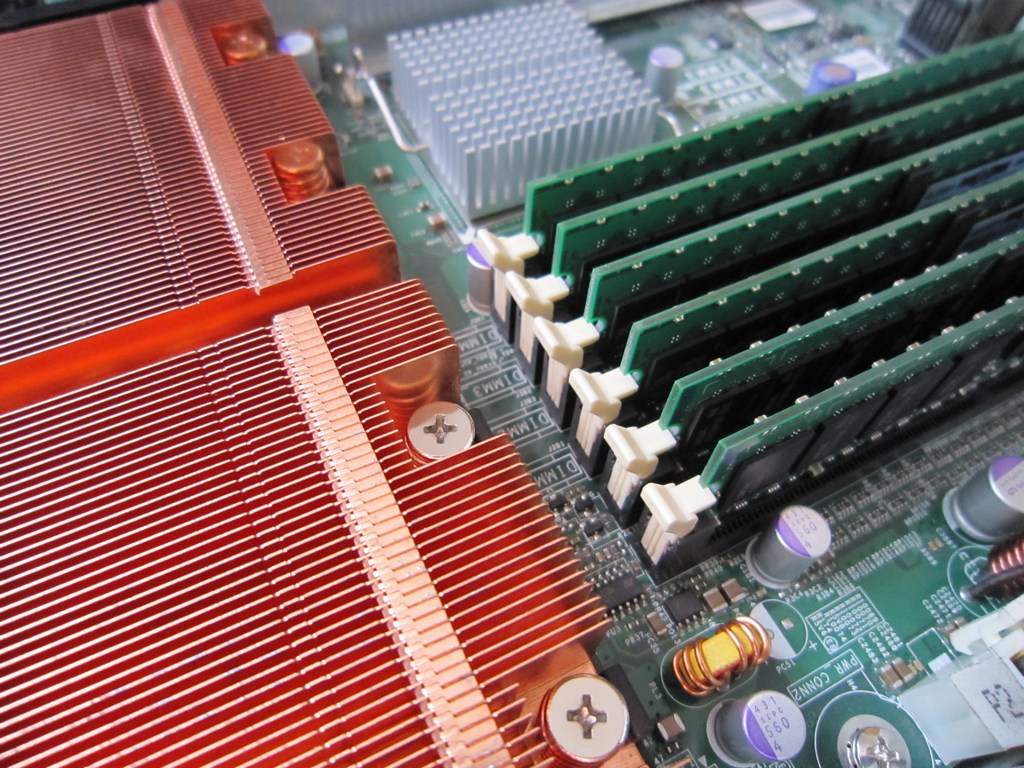

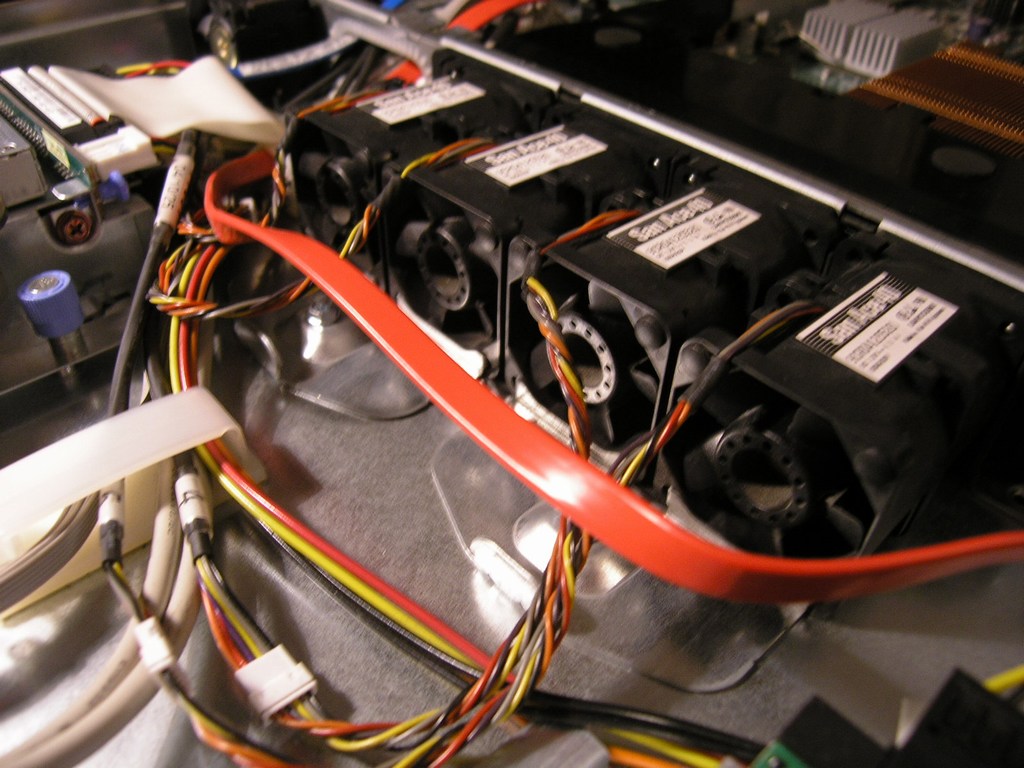

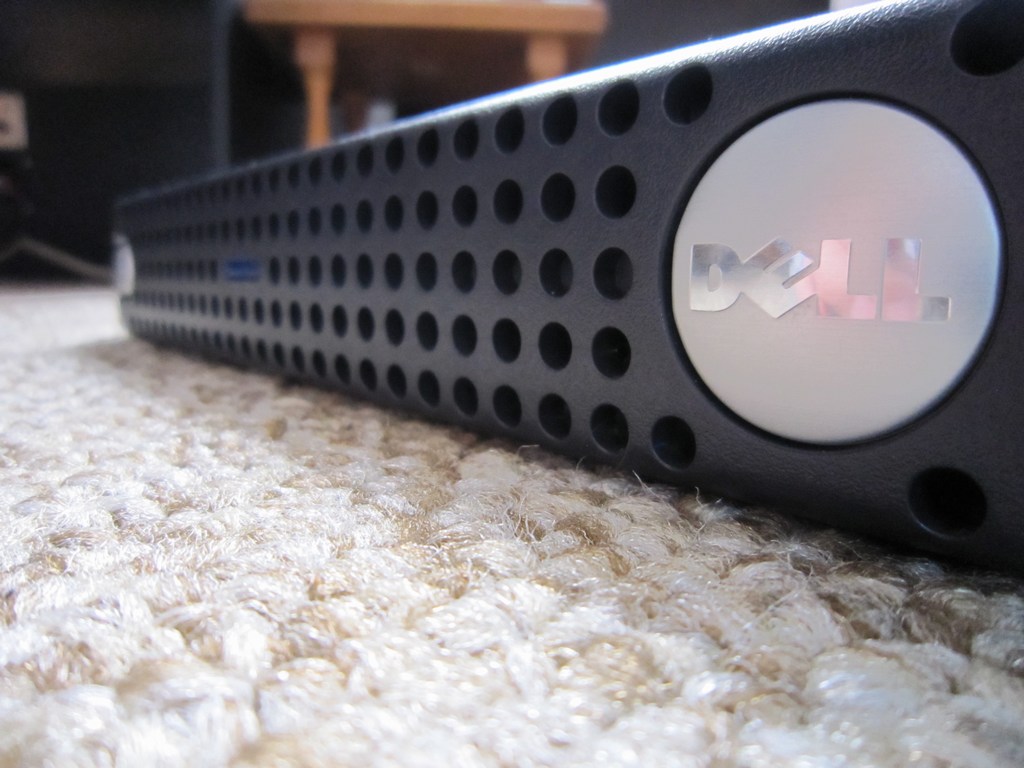

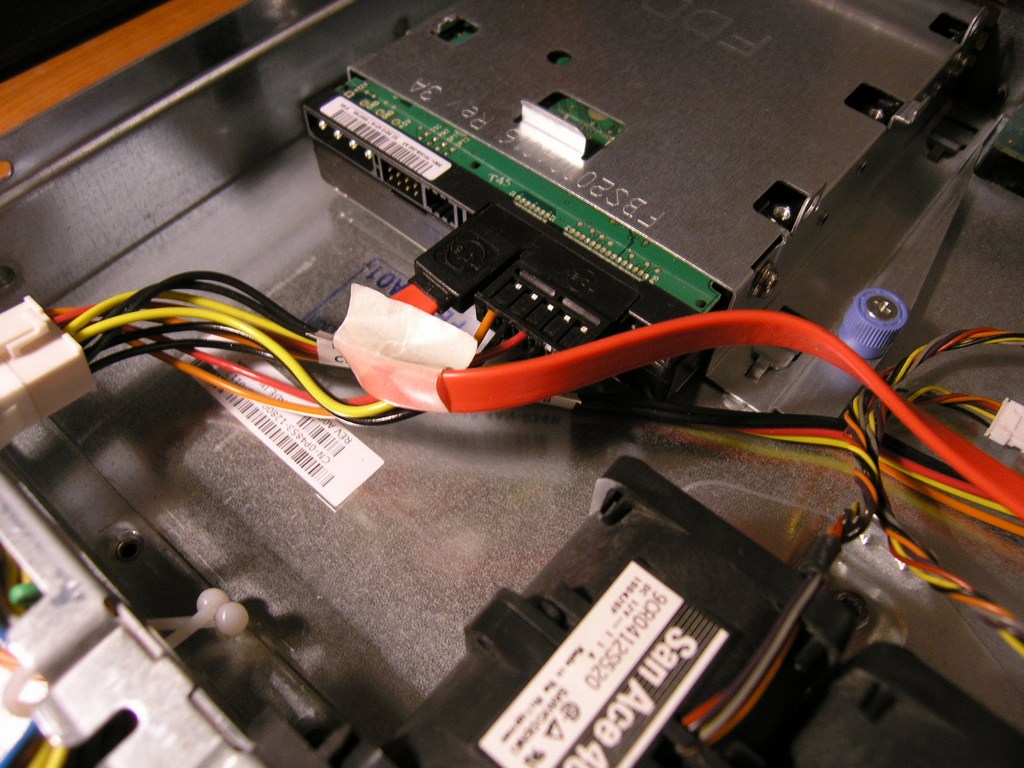

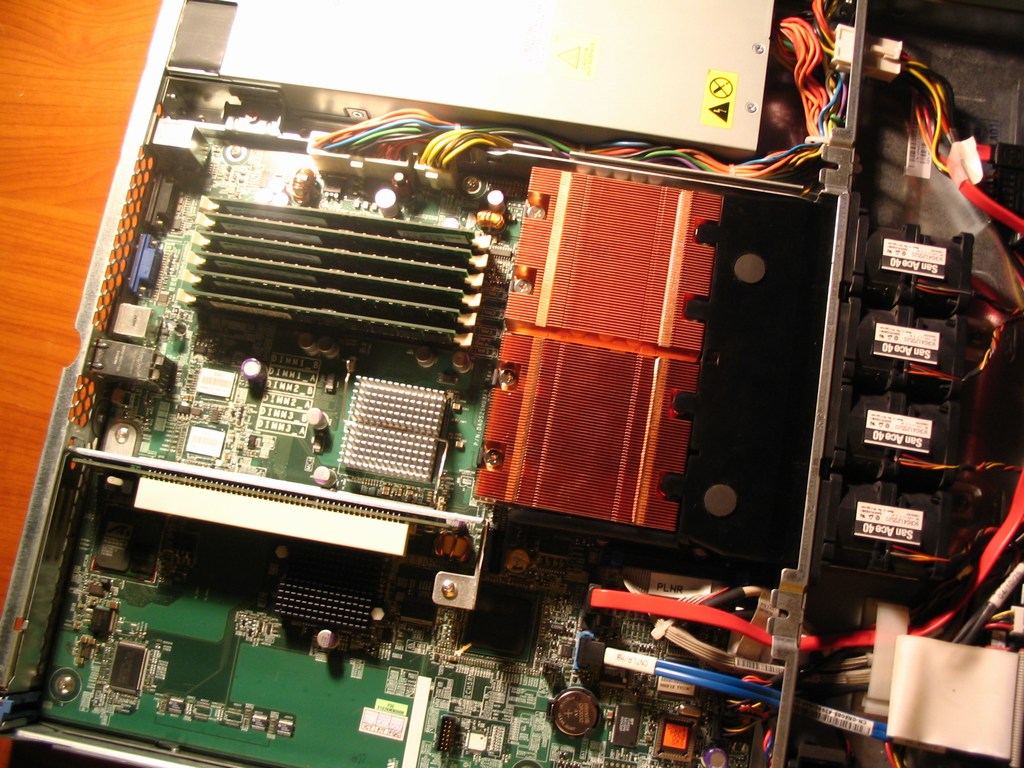

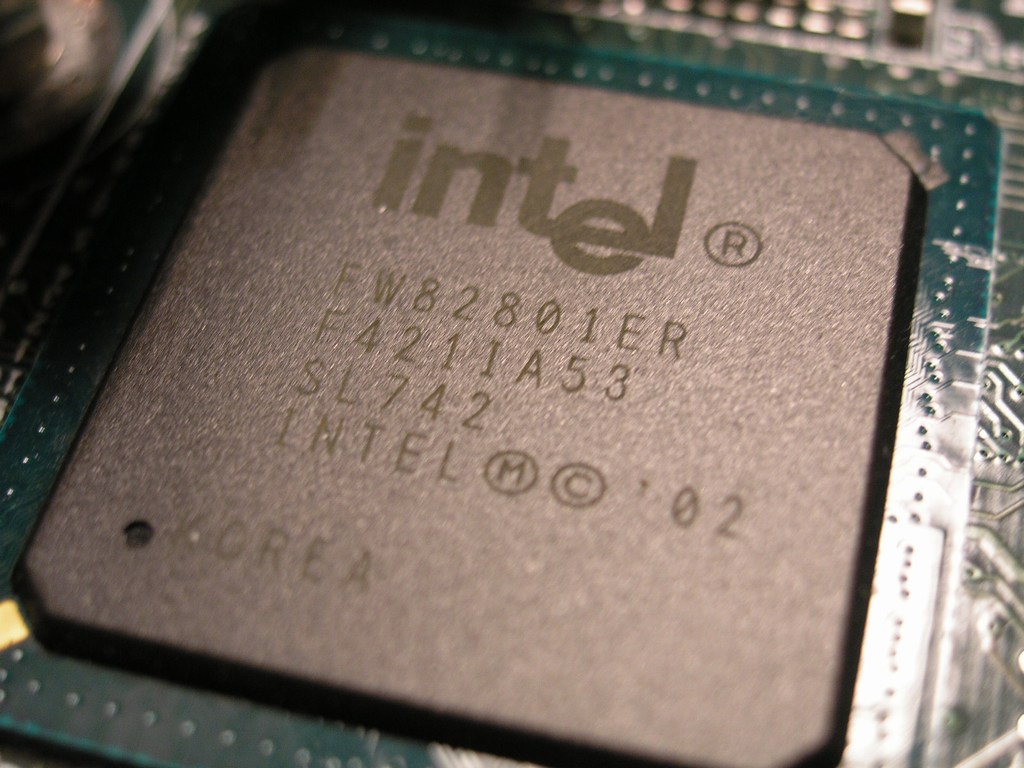

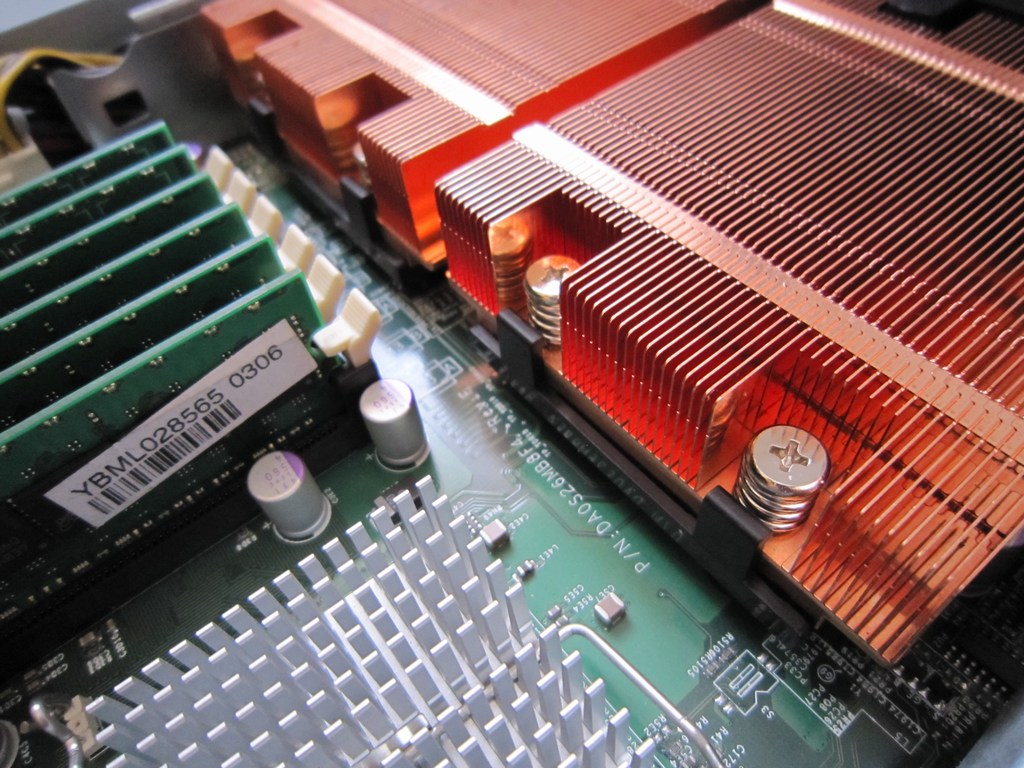

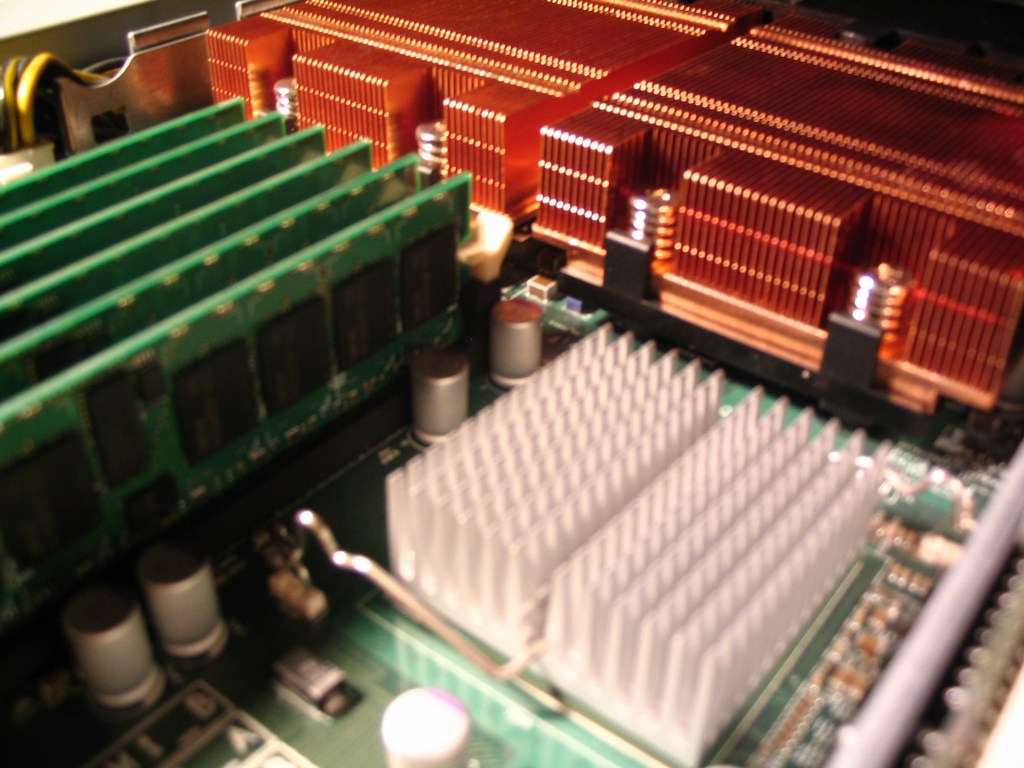

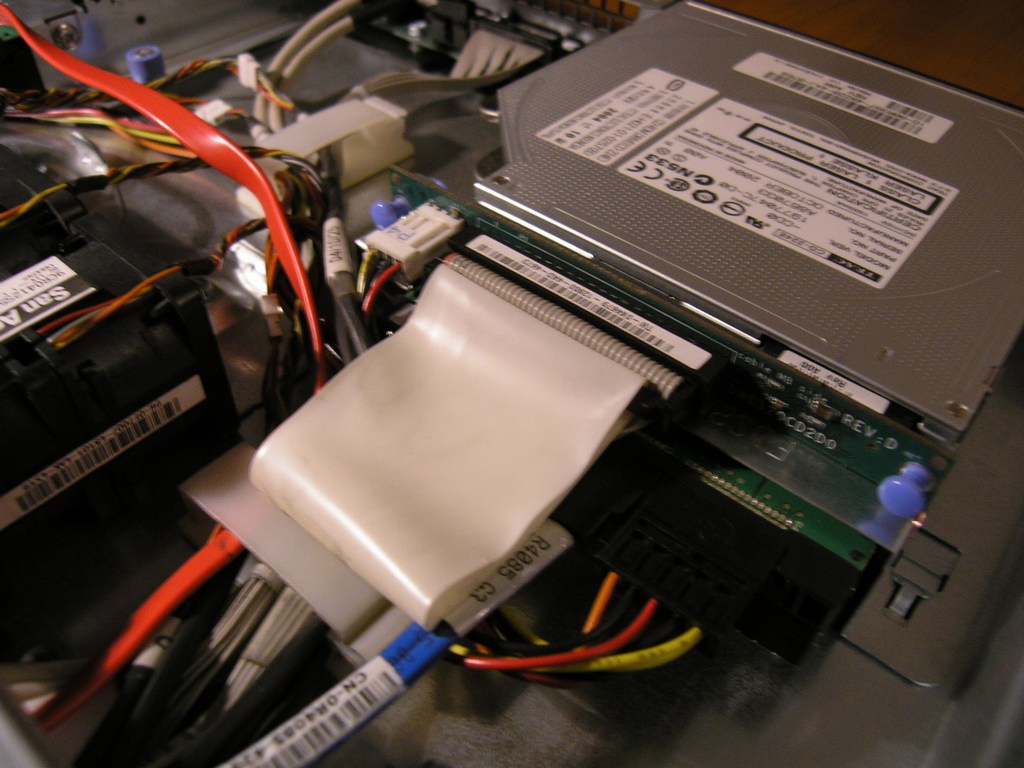

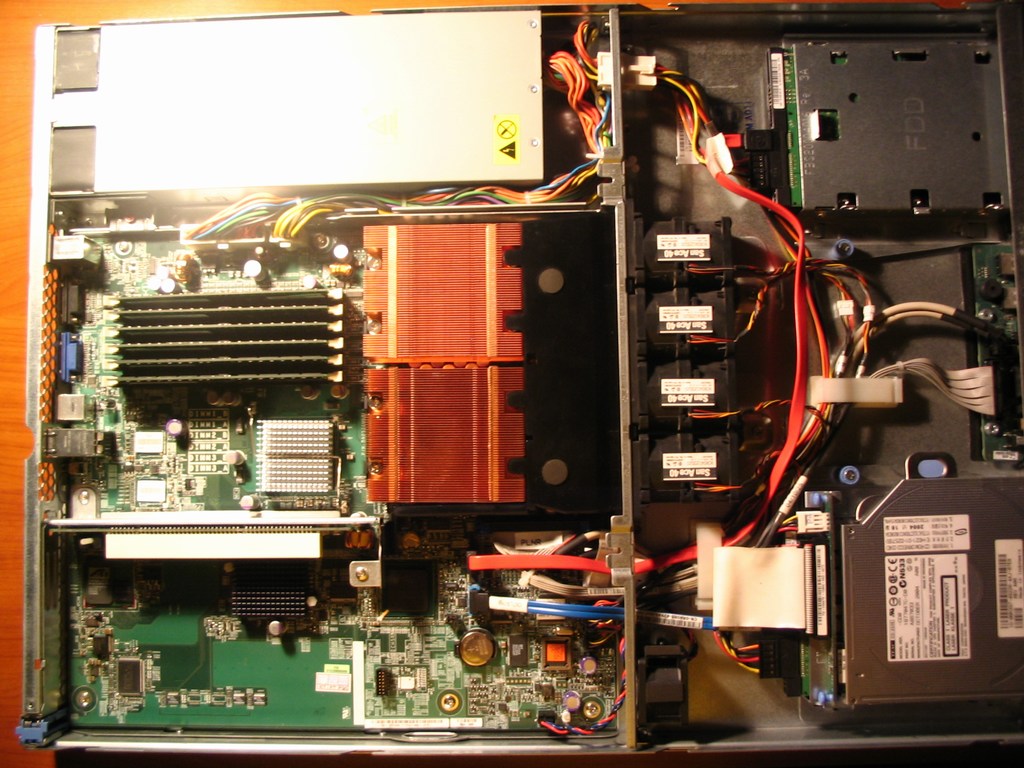

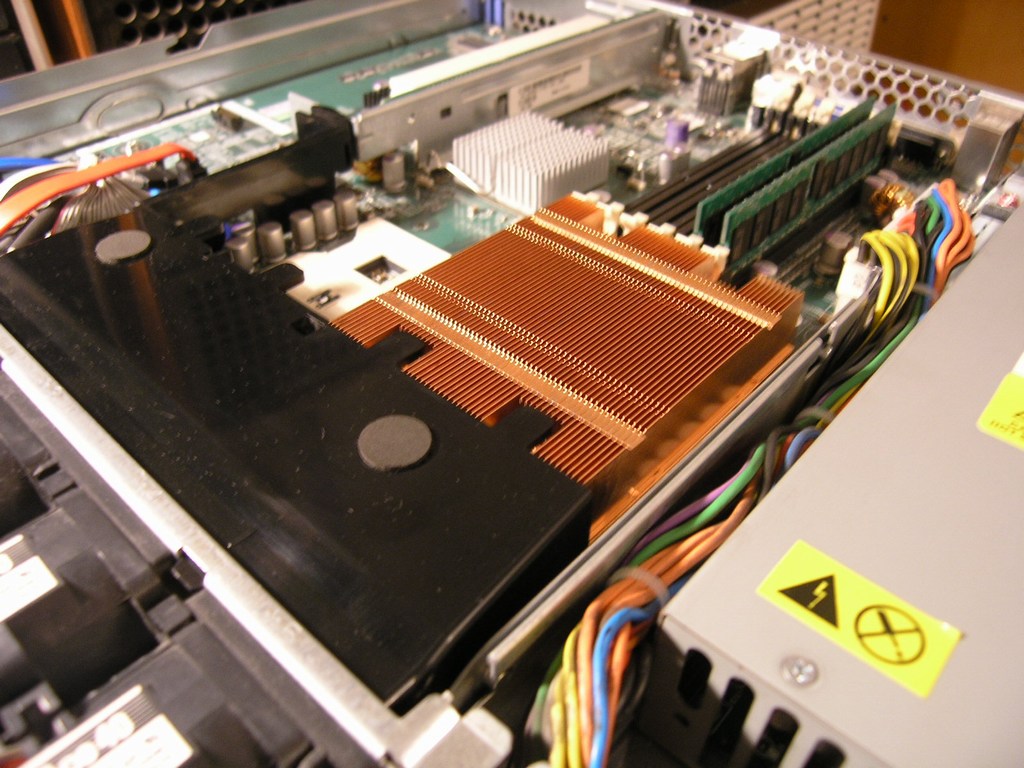

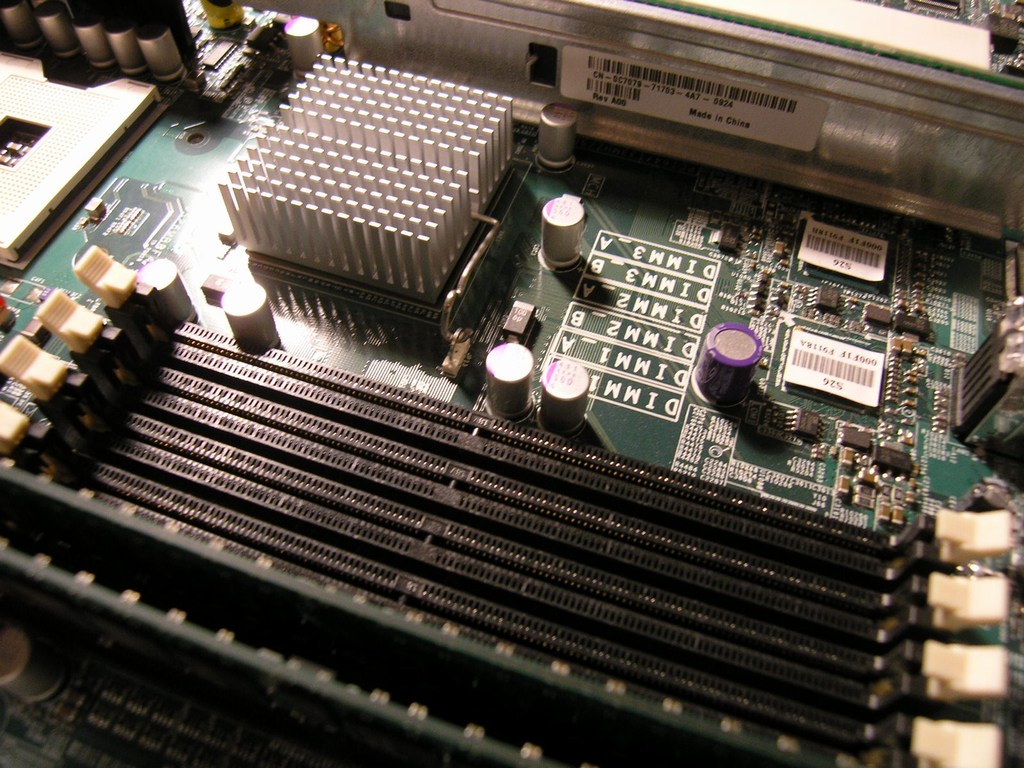

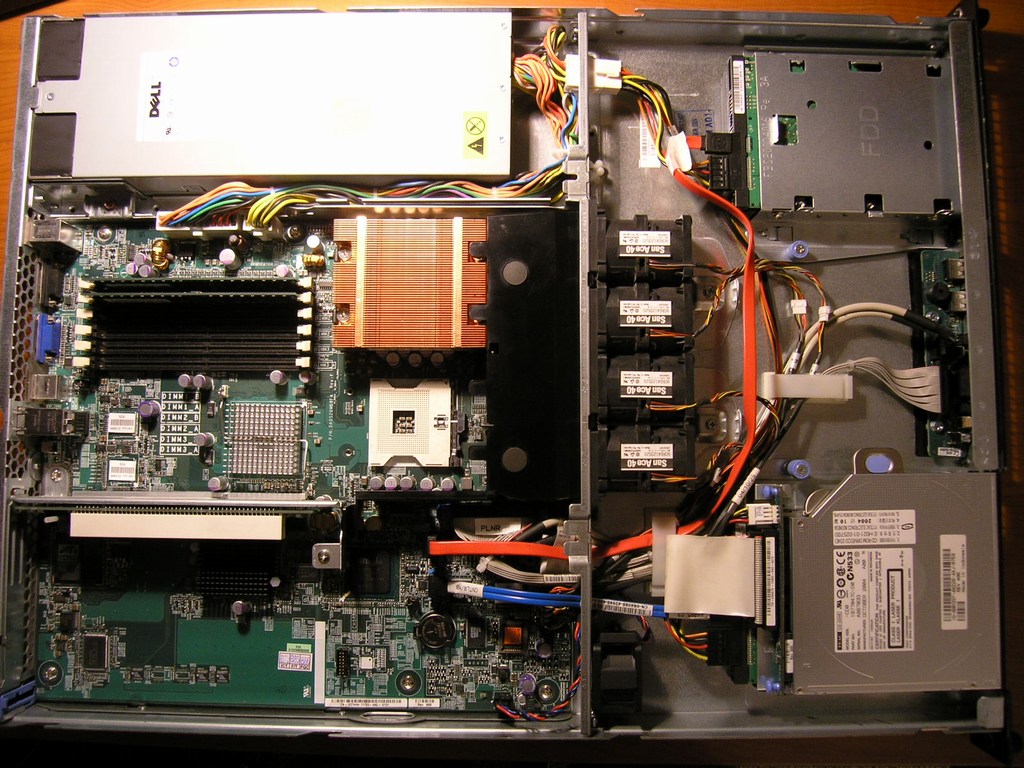

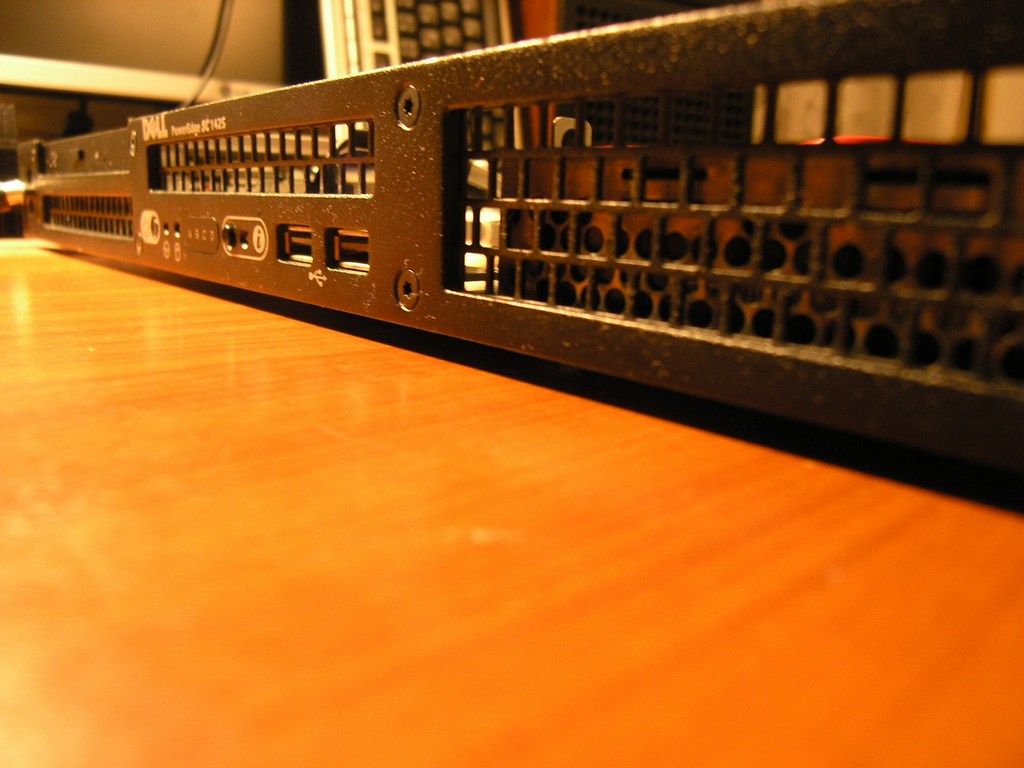

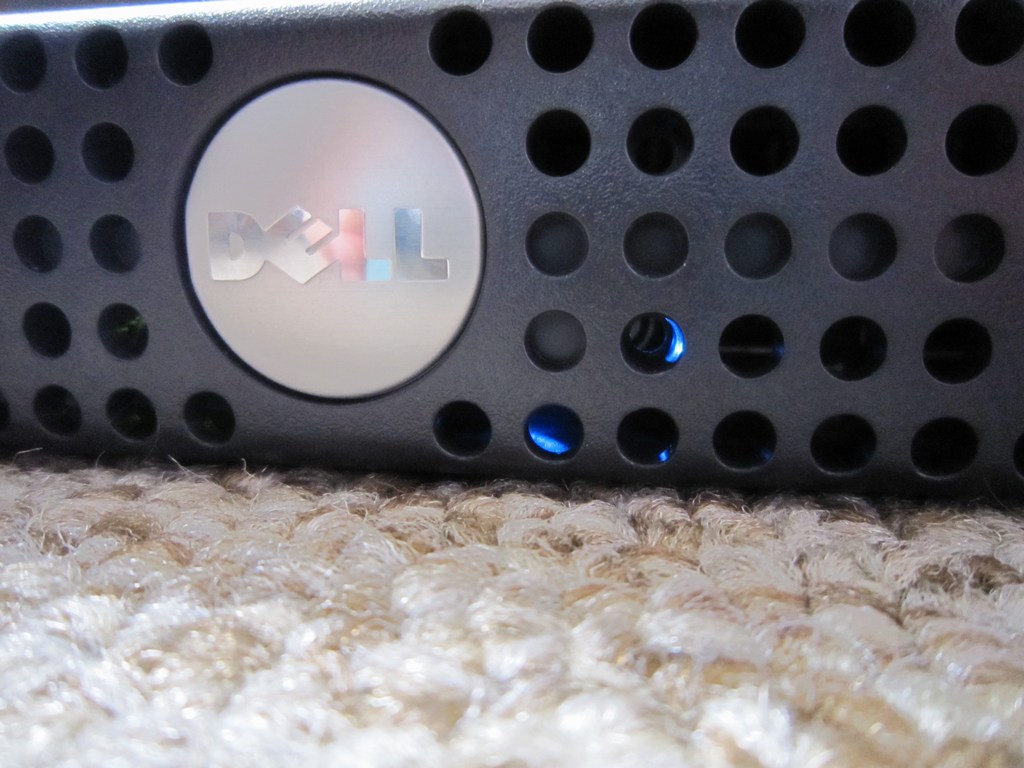

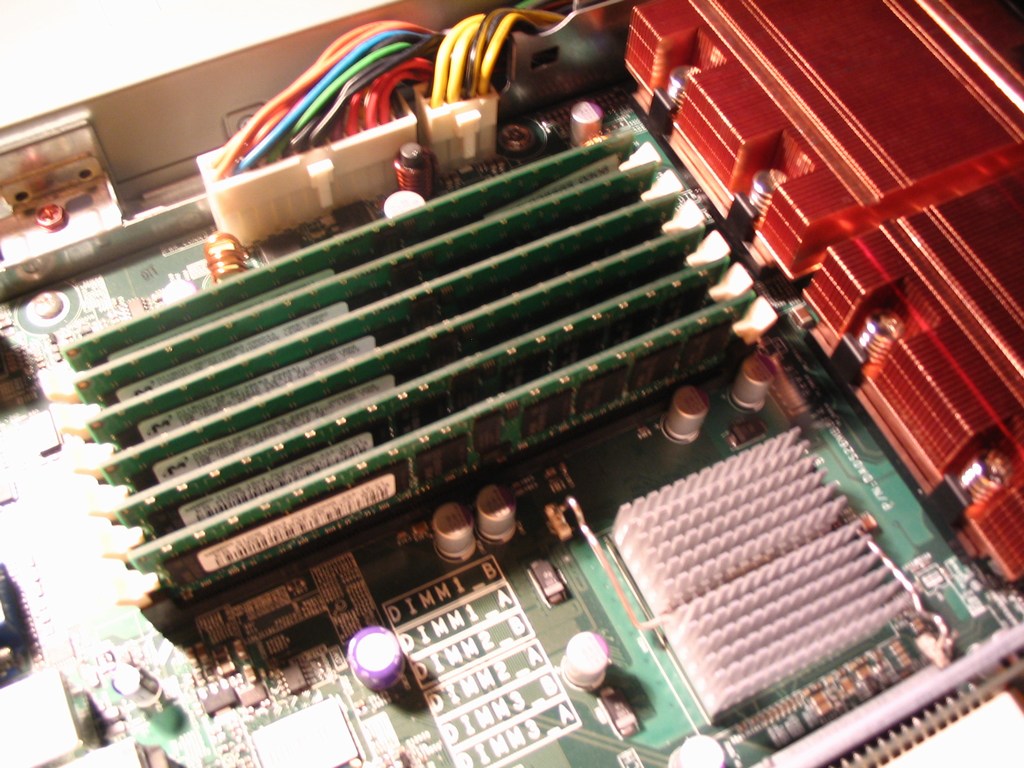

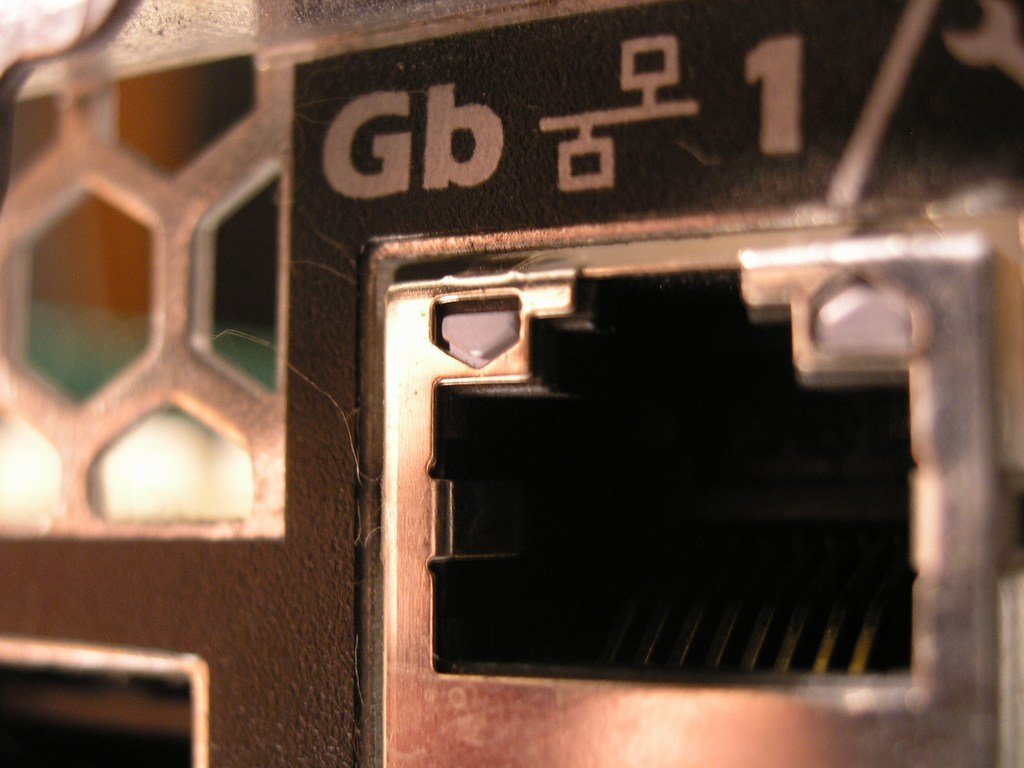

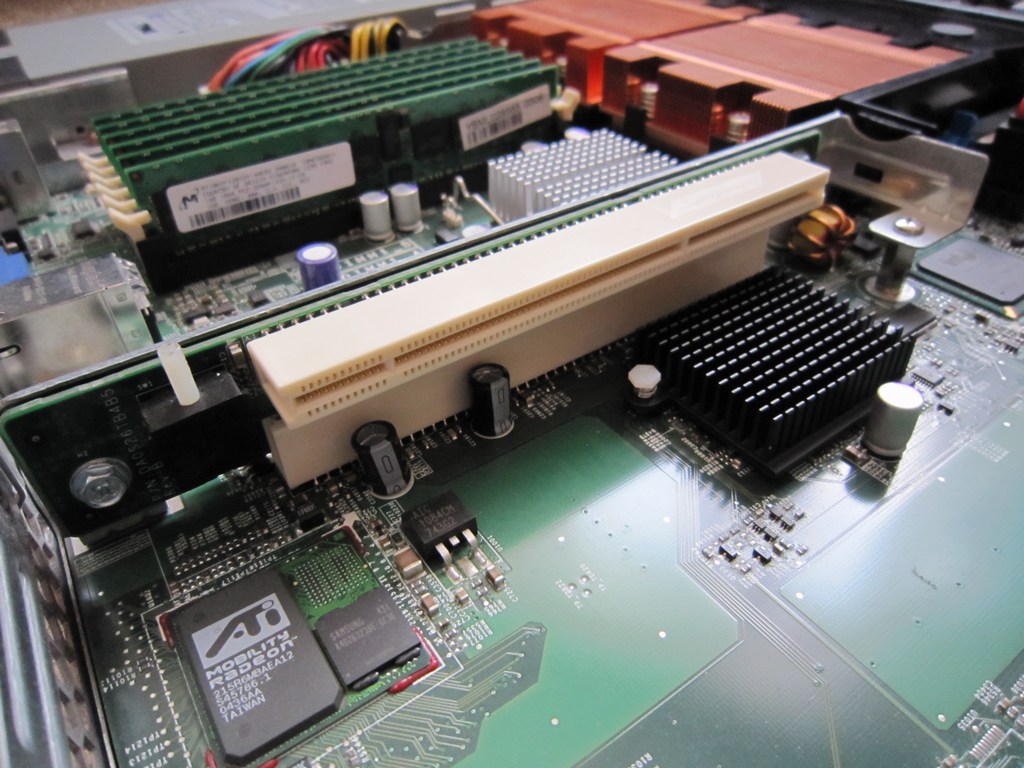

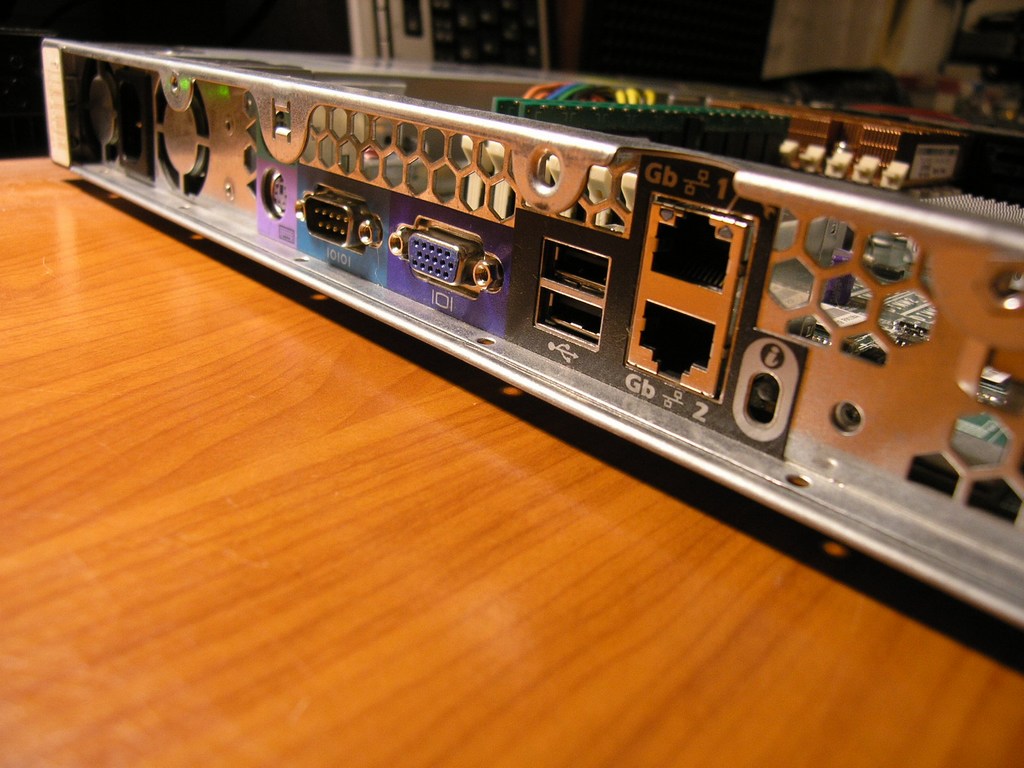

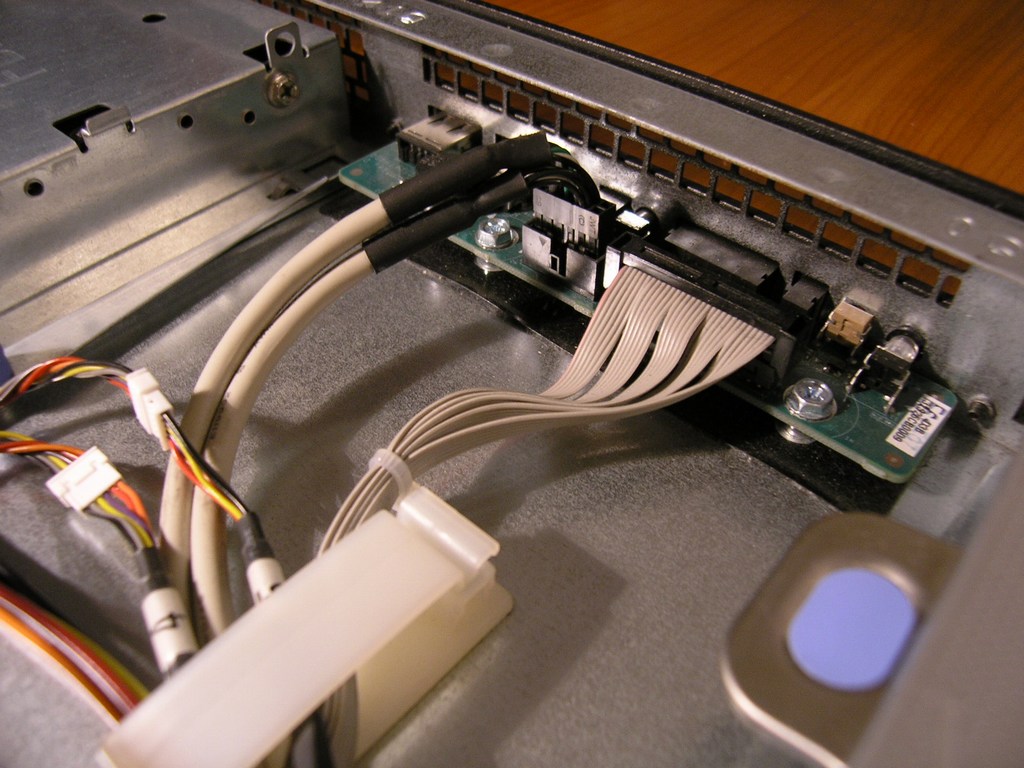

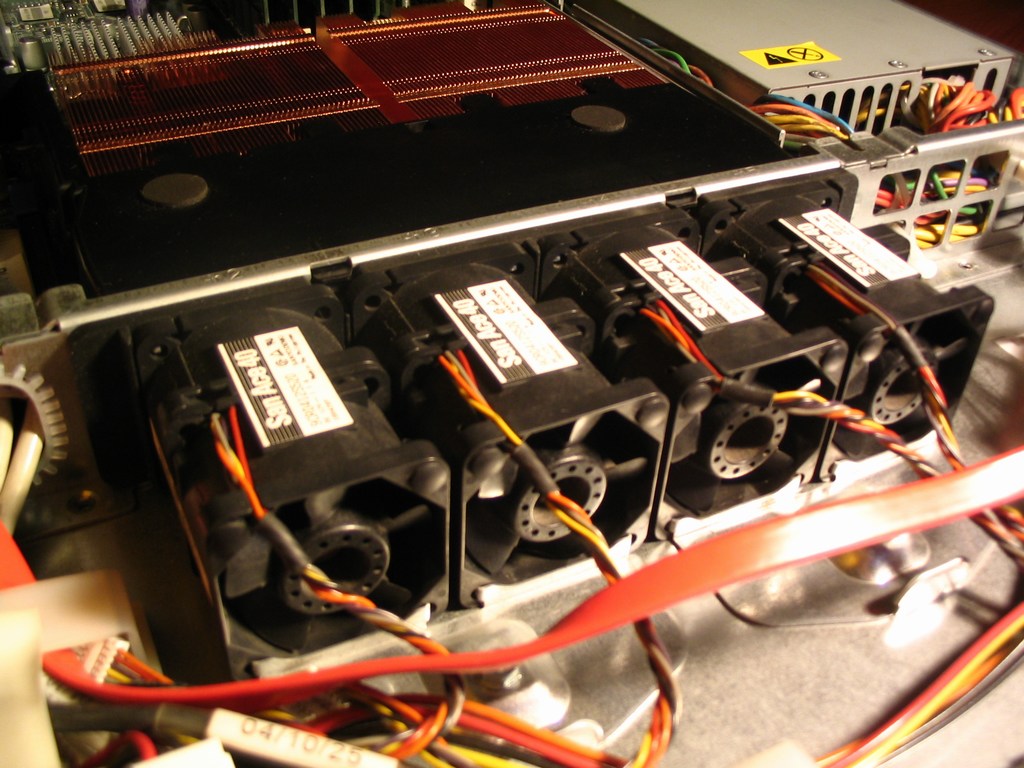

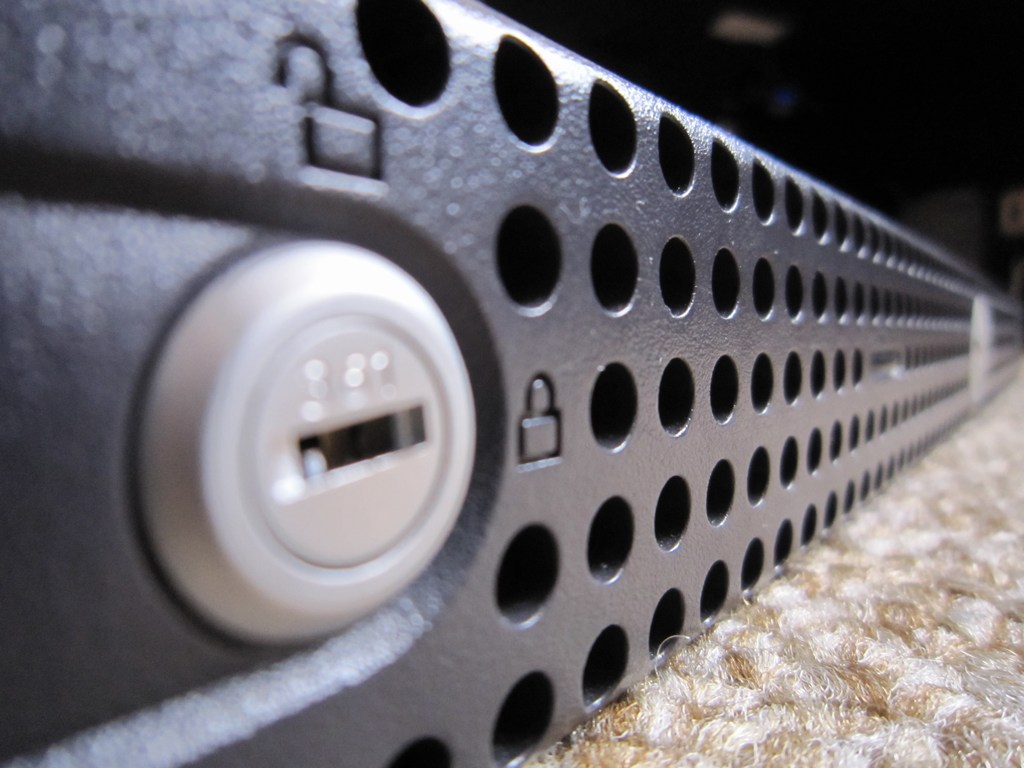

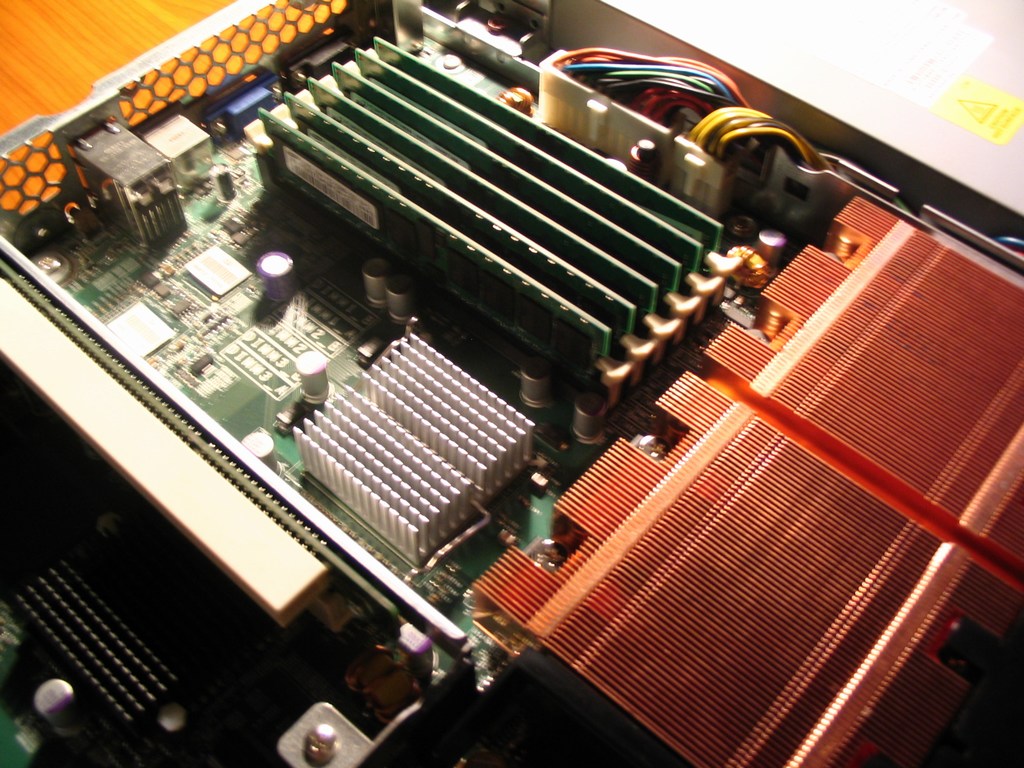

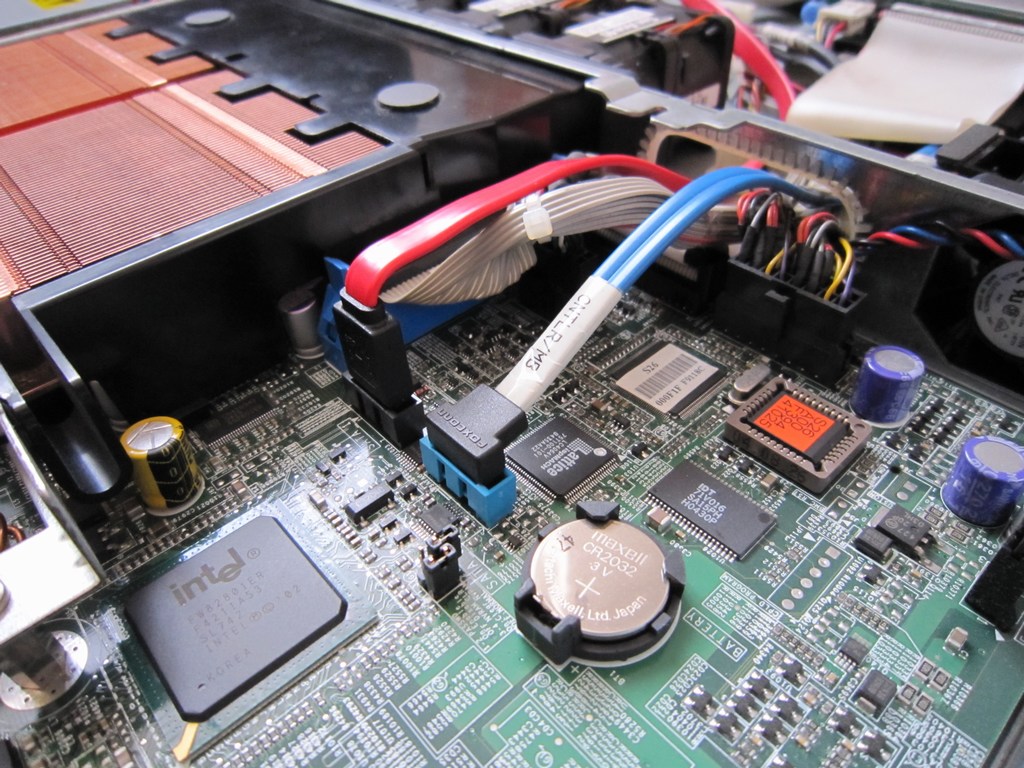

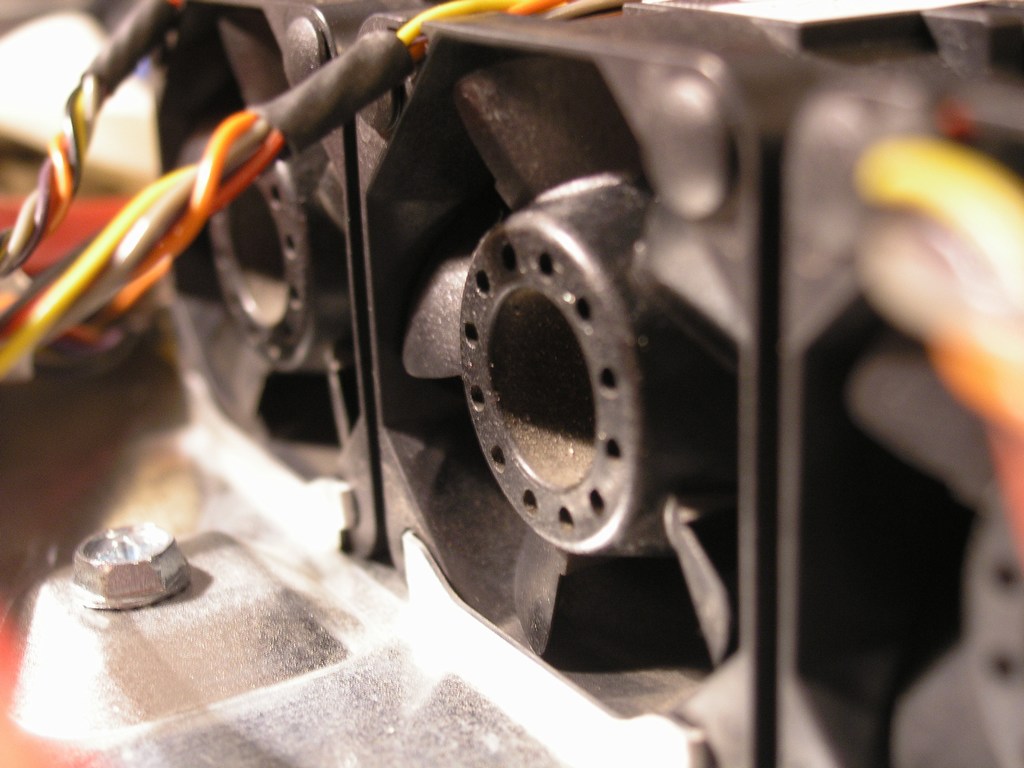

Na závěr připojuji ukázku fotografií tohoto serveru:

DELL POWEREDGE SC1425 / 11.12.2009

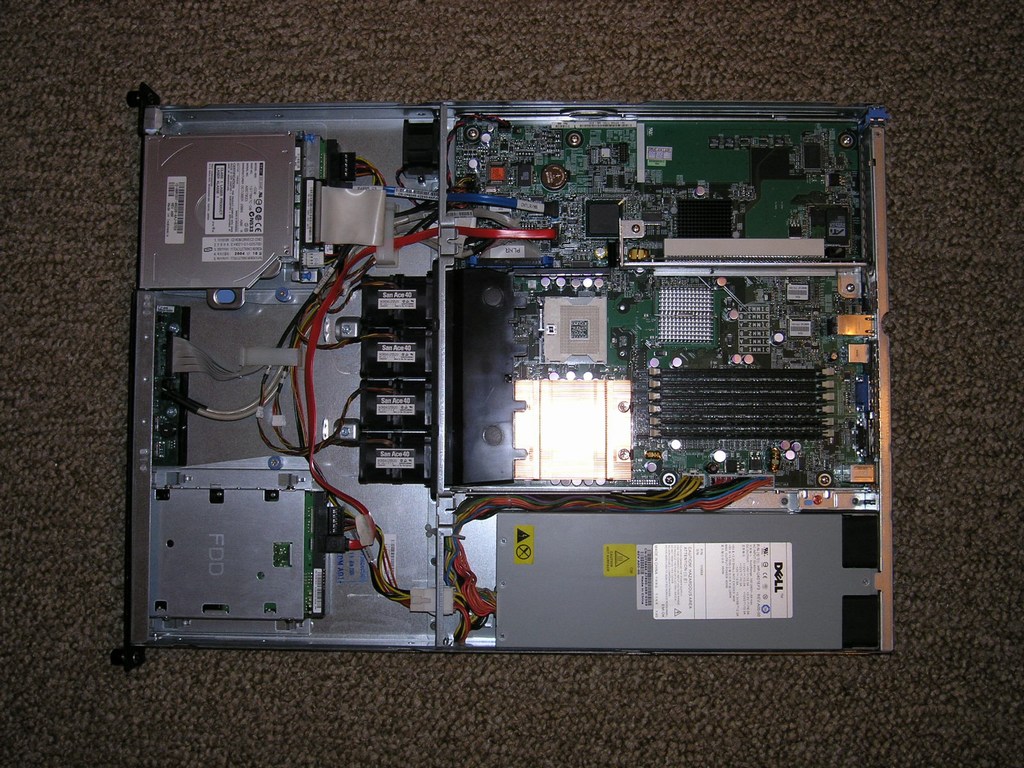

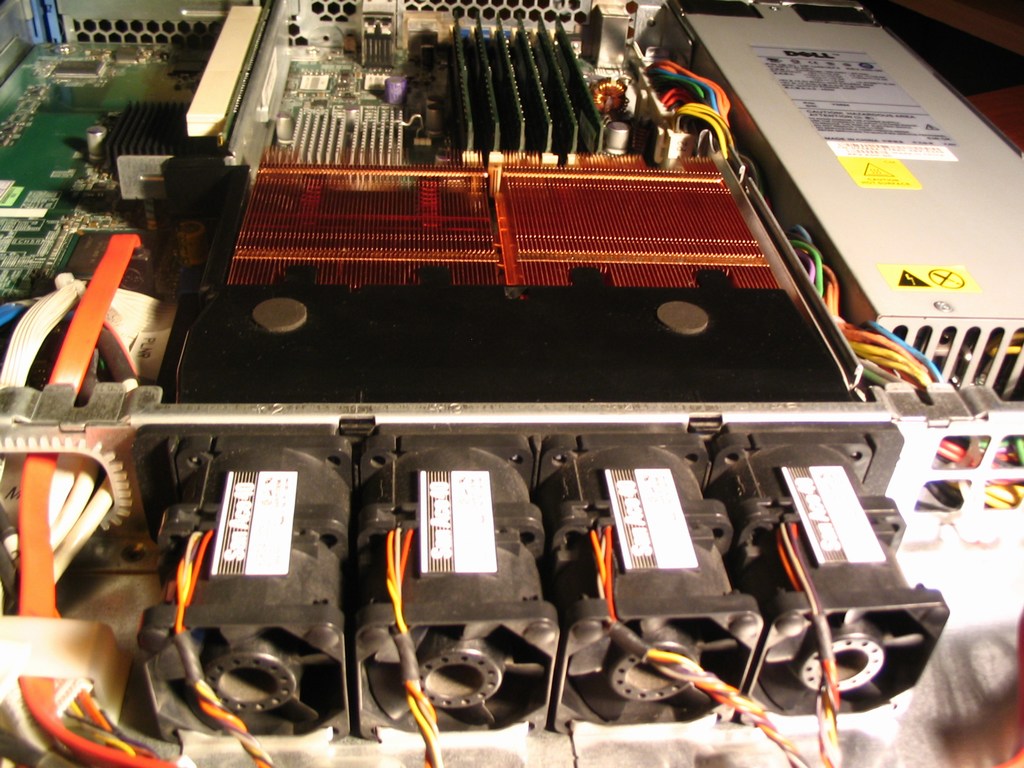

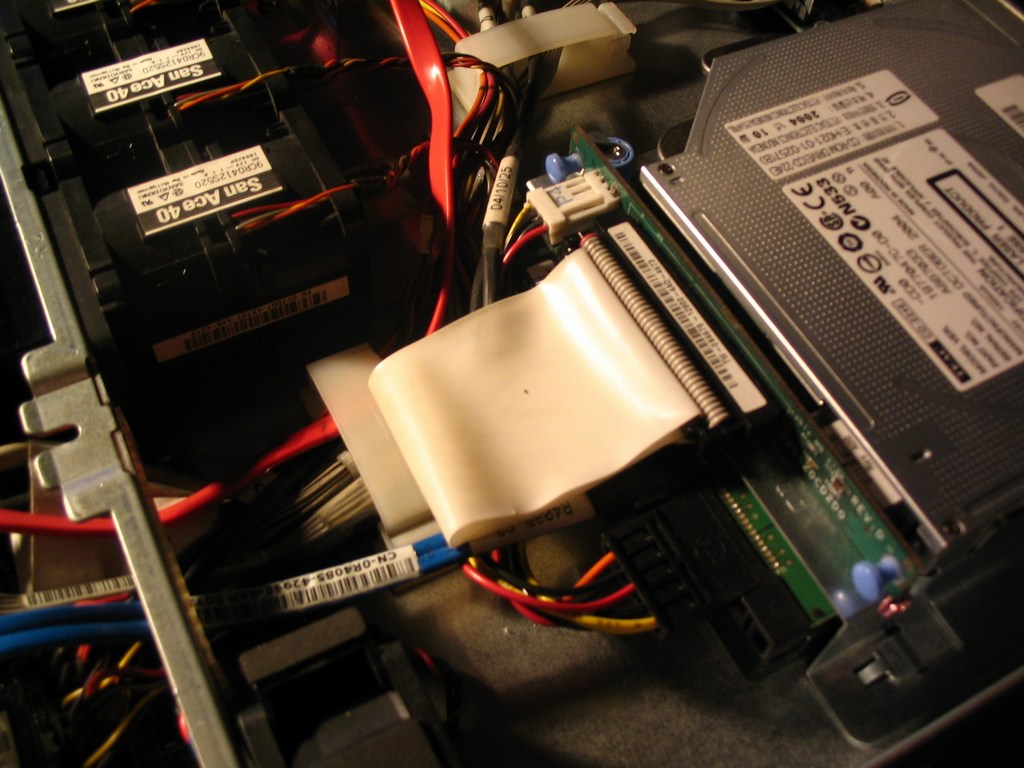

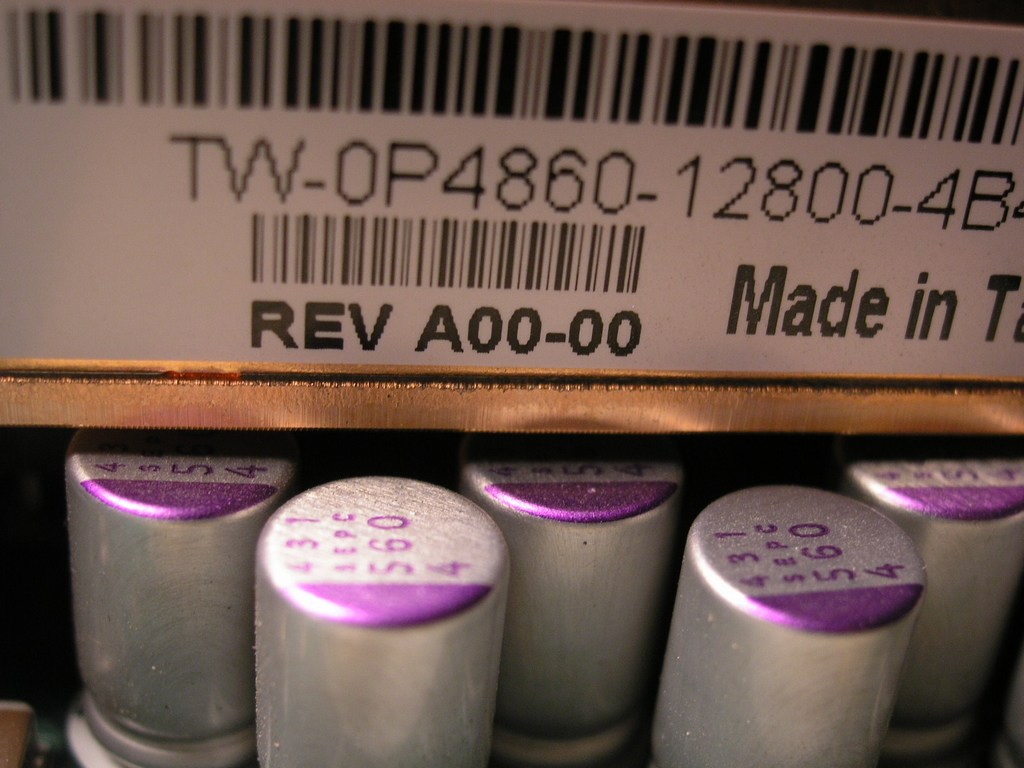

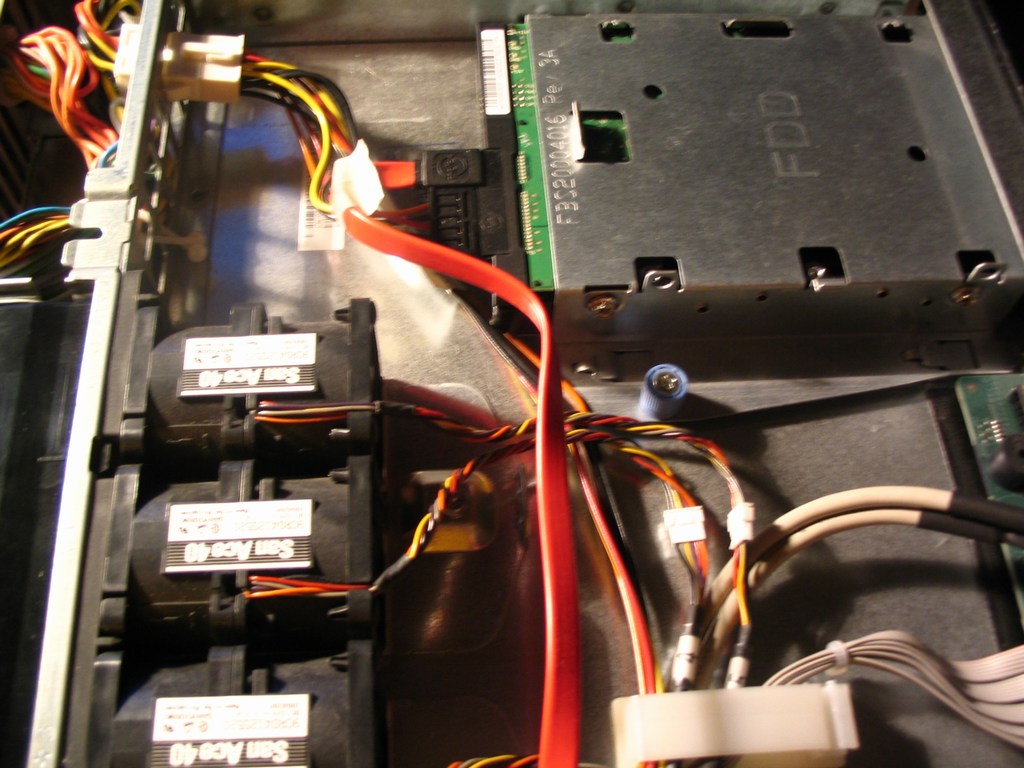

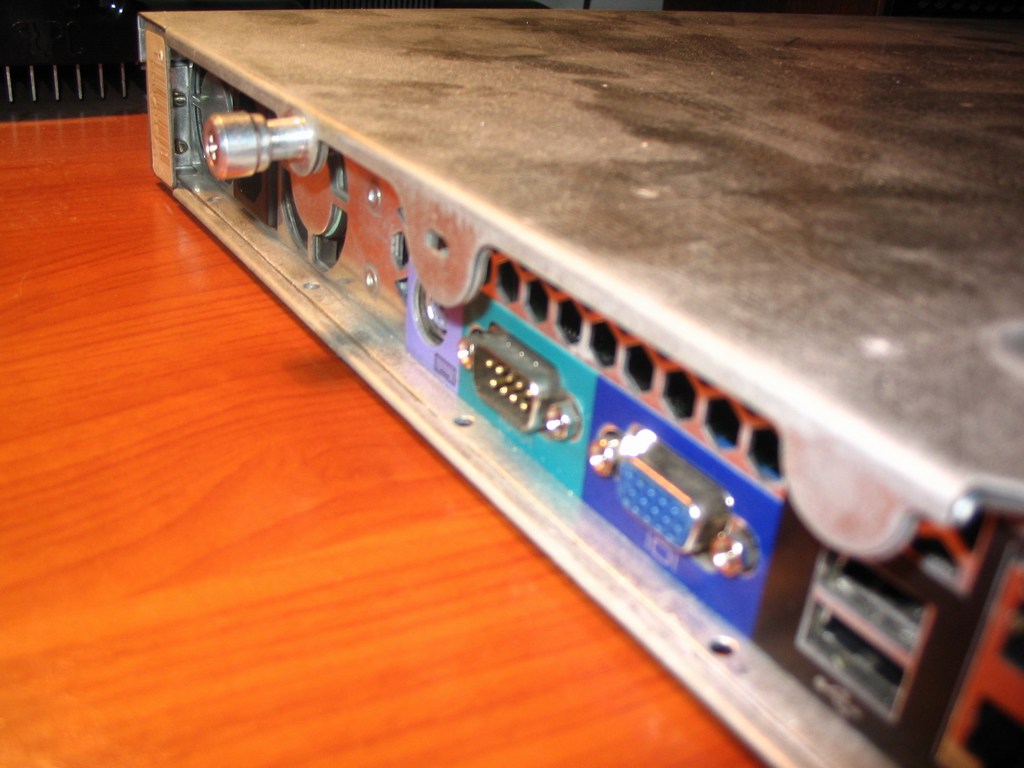

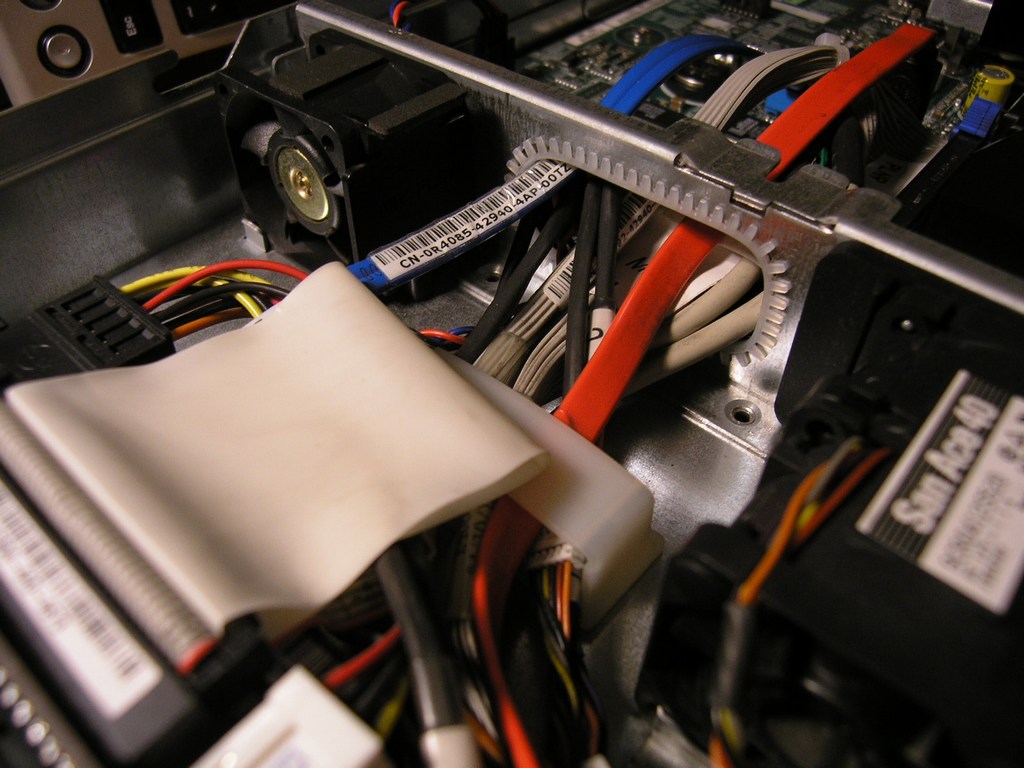

Fotografie serveru značky DELL.
